ITA 2013 — questão 14 de Física

Gabarito BEletrodinâmica — circuito com dois geradores e quatro resistores (método dos nós)Prova de Física · testes 1 a 20

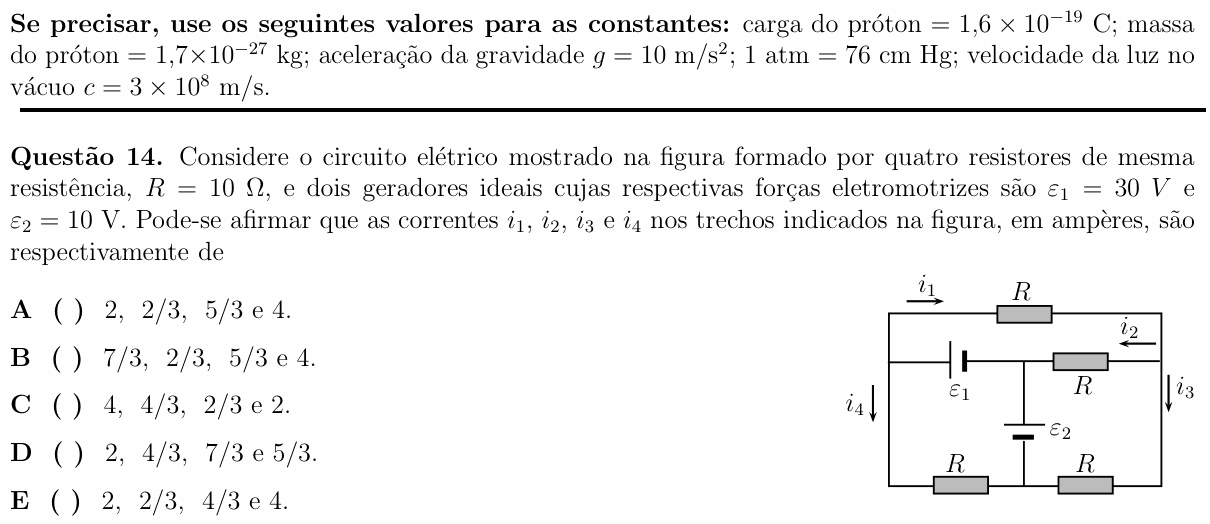

Enunciado — imagem da prova
Enunciado da questão 14 de Física do ITA 2013

Enunciado em texto

Considere o circuito elétrico mostrado na figura formado por quatro resistores de mesma resistência, R=10 ΩR = 10\ \Omega, e dois geradores ideais cujas respectivas forças eletromotrizes são ε1=30\varepsilon_1 = 30 V e ε2=10\varepsilon_2 = 10 V. Pode-se afirmar que as correntes i1i_1, i2i_2, i3i_3 e i4i_4 nos trechos indicados na figura, em ampères, são respectivamente de

[Figura: circuito retangular. No lado de cima, um resistor RR, com a corrente i1i_1 indicada para a direita. Os lados esquerdo e direito são só fios: no esquerdo, a corrente i4i_4 indicada para baixo; no direito, a corrente i3i_3 indicada para baixo. Um ramo horizontal, na altura do meio, liga o fio da esquerda ao da direita: primeiro o gerador ε1\varepsilon_1 (traço longo, polo positivo, voltado para a esquerda), depois um nó, depois um resistor RR; junto ao fio da direita, nesse ramo, a corrente i2i_2 indicada para a esquerda. Do nó do meio desce um ramo com o gerador ε2\varepsilon_2 (traço longo, polo positivo, em cima) até o meio do lado de baixo. O lado de baixo tem um resistor RR à esquerda e outro à direita desse ponto. As setas de i3i_3 e i4i_4 ficam abaixo do ramo do meio.]

A) 2, 2/3, 5/3 e 4.

B) 7/3, 2/3, 5/3 e 4.

C) 4, 4/3, 2/3 e 2.

D) 2, 4/3, 7/3 e 5/3.

E) 2, 2/3, 4/3 e 4.

(Enunciado e figura: Vestibular ITA 2013, prova de Física — ITA.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao Instituto Tecnológico de Aeronáutica (ITA).

Resolução comentada

O que a questão pede: as quatro correntes indicadas, em ampères.

Passo 1 — identificar os nós. Os lados esquerdo e direito são só fio: cada um é um nó só. Chame de XX o lado esquerdo (com os cantos de cima e de baixo à esquerda) e de YY o lado direito. Há ainda o nó NN, no meio, entre ε1\varepsilon_1 e o resistor do meio, e o nó MM, no meio do lado de baixo. Os elementos ficam assim:

• resistor de cima: entre XX e YY; resistor do meio: entre NN e YY;

• resistor de baixo à esquerda: entre XX e MM; à direita: entre MM e YY;

• ε1\varepsilon_1: entre XX (polo +) e NN (polo −); ε2\varepsilon_2: entre NN (polo +) e MM (polo −).

Passo 2 — os potenciais que os geradores fixam. Tome VM=0V_M = 0. Geradores ideais fixam a diferença de potencial entre seus polos:

VN=10 VVX=10+30=40 VV_N = 10\ \text{V} \qquad V_X = 10 + 30 = 40\ \text{V}

Passo 3 — o nó YY. Três resistores de 10 Ω10\ \Omega chegam a YY, vindos de XX, de NN e de MM. A soma das correntes que chegam é zero (lei dos nós):

40−VY10+10−VY10−VY10=0\frac{40 - V_Y}{10} + \frac{10 - V_Y}{10} - \frac{V_Y}{10} = 0

50−3VY=0  ⇒  VY=503 V50 - 3V_Y = 0 \;\Rightarrow\; V_Y = \frac{50}{3}\ \text{V}

Passo 4 — as correntes.

• i1i_1, no resistor de cima, de XX para YY:   i1=40−50/310=73\;i_1 = \dfrac{40 - 50/3}{10} = \dfrac{7}{3} A.

• i2i_2, no resistor do meio, de YY para NN:   i2=50/3−1010=23\;i_2 = \dfrac{50/3 - 10}{10} = \dfrac{2}{3} A.

• i3i_3, no fio da direita, descendo até o resistor de baixo à direita, que vai de YY para MM:   i3=50/310=53\;i_3 = \dfrac{50/3}{10} = \dfrac{5}{3} A.

• i4i_4, no fio da esquerda, descendo até o resistor de baixo à esquerda, que vai de XX para MM:   i4=4010=4\;i_4 = \dfrac{40}{10} = 4 A.

Todas saíram positivas, então os sentidos indicados na figura estão certos.

Conferindo: no canto de cima à direita, i1i_1 chega e se divide em i2i_2 e i3i_3: 7/3=2/3+5/37/3 = 2/3 + 5/3.

⚠️ A armadilha: não perceber que os lados esquerdo e direito são fios sem resistência, cada um um nó só, e tentar montar malhas a mais. Também é fácil errar a polaridade de ε1\varepsilon_1: o traço longo (polo +) está do lado esquerdo.

A ideia em uma frase: com geradores ideais, fixe os potenciais dos nós que eles determinam e aplique a lei dos nós só onde sobrar incógnita.

Resposta: alternativa B (7/3, 2/3, 5/3 e 4 A).
