EEAR 2025 (CFS 1) — questão 56 de Física
Enunciado em texto

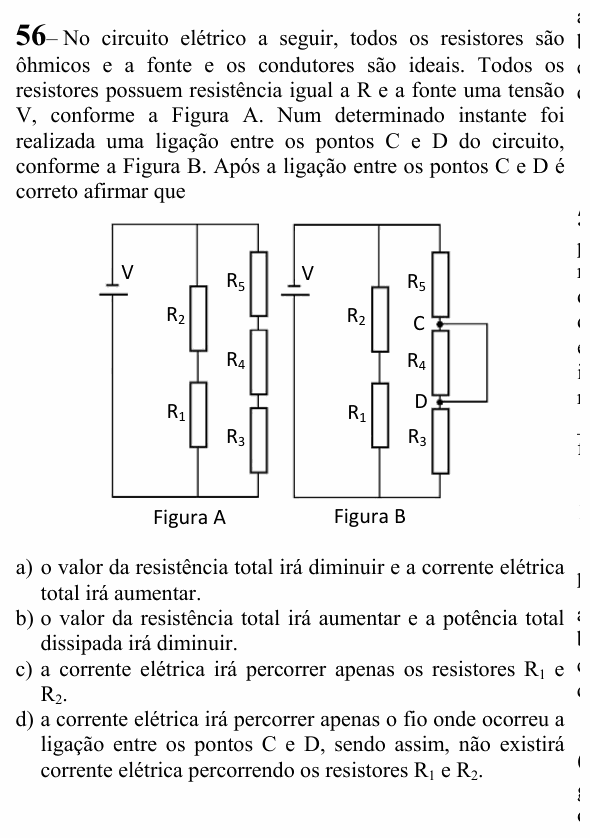

No circuito elétrico a seguir, todos os resistores são ôhmicos e a fonte e os condutores são ideais. Todos os resistores possuem resistência igual a R e a fonte uma tensão V, conforme a Figura A. Num determinado instante foi realizada uma ligação entre os pontos C e D do circuito, conforme a Figura B. Após a ligação entre os pontos C e D é correto afirmar que
[Figura A: três ramos verticais ligados em paralelo pelos fios de cima e de baixo. À esquerda, a fonte V; no meio, (em cima) e (embaixo), em série; à direita, , e , em série, de cima para baixo.]
[Figura B: o mesmo circuito; o ponto C fica entre e , e o ponto D entre e . Um fio externo liga C a D, por fora de .]
a) o valor da resistência total irá diminuir e a corrente elétrica total irá aumentar.
b) o valor da resistência total irá aumentar e a potência total dissipada irá diminuir.
c) a corrente elétrica irá percorrer apenas os resistores e .
d) a corrente elétrica irá percorrer apenas o fio onde ocorreu a ligação entre os pontos C e D, sendo assim, não existirá corrente elétrica percorrendo os resistores e .
(Enunciado e figura: Exame de Admissão ao CFS 1/2025 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: o que muda no circuito quando um fio liga C a D.
Passo 1 — antes (Figura A). O ramo do meio tem ; o da direita, . Os dois estão em paralelo com a fonte:
Passo 2 — depois (Figura B). O fio sem resistência entre C e D fica em paralelo com : a corrente toda passa pelo fio e sai do circuito (curto-circuito). O ramo da direita fica só com :
Passo 3 — consequência. A resistência total caiu de 1,2R para R. Com a mesma tensão V, a corrente total aumenta (de para ), e a potência também aumenta.
Por que não as outras: (B) diz o contrário do que acontece; (C) o ramo da direita continua conduzindo por , pelo fio e por ; (D) o fio só “pula” , não a fonte: e continuam com a tensão V e a mesma corrente V/2R de antes.
⚠️ A armadilha: pensar que o fio “rouba” a corrente do circuito inteiro (alternativa D). Um curto só elimina o que está em paralelo com ele, aqui apenas .
A ideia em uma frase: um fio ideal em paralelo com um resistor o tira do circuito; menos resistência com a mesma tensão significa mais corrente.
Resposta: alternativa A.
