EEAR 2022 (CFS 2) — questão 95 de Física
Enunciado em texto

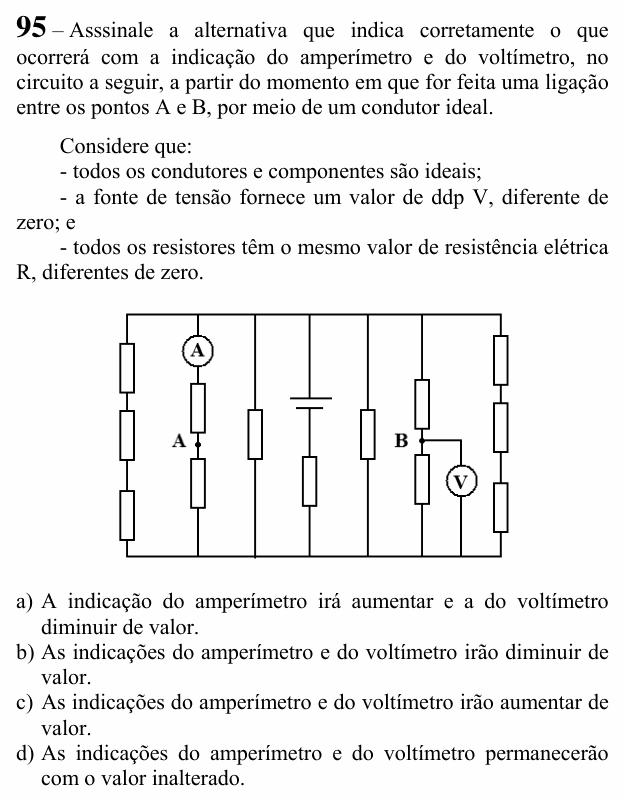

Asssinale a alternativa que indica corretamente o que ocorrerá com a indicação do amperímetro e do voltímetro, no circuito a seguir, a partir do momento em que for feita uma ligação entre os pontos A e B, por meio de um condutor ideal.
Considere que:
- todos os condutores e componentes são ideais;
- a fonte de tensão fornece um valor de ddp V, diferente de zero; e
- todos os resistores têm o mesmo valor de resistência elétrica R, diferentes de zero.
[Figura: sete ramos verticais ligados em paralelo entre um fio de cima e um fio de baixo. Da esquerda para a direita: (1) três resistores em série; (2) o amperímetro, um resistor, o ponto A e outro resistor; (3) um resistor; (4) a fonte de tensão em série com um resistor; (5) um resistor; (6) um resistor, o ponto B e outro resistor, com o voltímetro ligado entre B e o fio de baixo; (7) três resistores em série.]
a) A indicação do amperímetro irá aumentar e a do voltímetro diminuir de valor.
b) As indicações do amperímetro e do voltímetro irão diminuir de valor.
c) As indicações do amperímetro e do voltímetro irão aumentar de valor.
d) As indicações do amperímetro e do voltímetro permanecerão com o valor inalterado.
(Enunciado e figura: Exame de Admissão ao CFS 2/2022 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: se ligar A a B com um fio muda as leituras dos medidores.
Passo 1 — o potencial de A. Todos os ramos estão entre os mesmos dois fios; chame de U a tensão entre eles. No ramo do amperímetro (ideal, sem queda de tensão) há dois resistores iguais em série, com A no meio. A tensão se divide ao meio: A fica a U/2 acima do fio de baixo.
Passo 2 — o potencial de B. No ramo do voltímetro também há dois resistores iguais, com B no meio. O voltímetro ideal não puxa corrente, então B também fica a U/2 acima do fio de baixo.
Passo 3 — o fio entre A e B. A e B têm o mesmo potencial. Um fio ligando dois pontos de mesmo potencial não tem diferença de potencial nas pontas e não conduz corrente. Nada no circuito muda: o amperímetro continua marcando e o voltímetro, .
⚠️ A armadilha: achar que todo fio novo “curto-circuita” alguma coisa e muda as leituras (alternativas A, B e C). É a mesma ideia da ponte de Wheatstone equilibrada: entre pontos de mesmo potencial não passa corrente.
A ideia em uma frase: corrente só passa onde há diferença de potencial; ligar dois pontos de mesmo potencial não muda nada no circuito.
Resposta: alternativa D.
