EEAR 2022 (CFS 2) — questão 88 de Física
Enunciado em texto

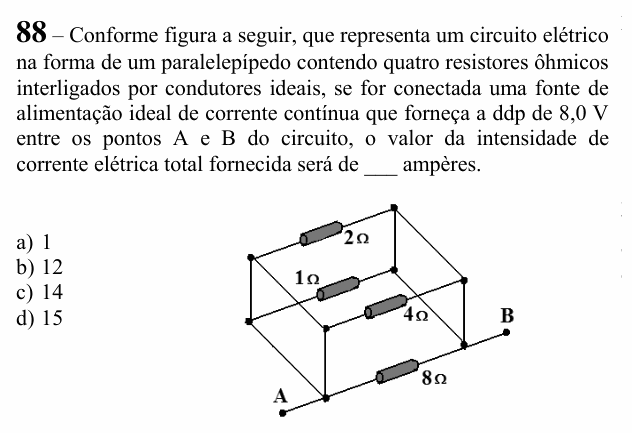

Conforme figura a seguir, que representa um circuito elétrico na forma de um paralelepípedo contendo quatro resistores ôhmicos interligados por condutores ideais, se for conectada uma fonte de alimentação ideal de corrente contínua que forneça a ddp de 8,0 V entre os pontos A e B do circuito, o valor da intensidade de corrente elétrica total fornecida será de ________ ampères.
[Figura: as arestas de um paralelepípedo, desenhado em perspectiva. As quatro arestas paralelas que vão da esquerda para a direita têm, cada uma, um resistor: 2 Ω (em cima, atrás), 1 Ω (no meio, atrás), 4 Ω (no meio, na frente) e 8 Ω (embaixo, na frente). Todas as outras arestas são fios, sem resistor. O ponto A sai do vértice inferior esquerdo da frente, na ponta esquerda do resistor de 8 Ω, e o ponto B sai do vértice da direita, na ponta direita do resistor de 8 Ω.]
a) 1
b) 12
c) 14
d) 15
(Enunciado e figura: Exame de Admissão ao CFS 2/2022 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: a corrente total que a fonte de 8,0 V fornece entre A e B.
Passo 1 — achar os nós. Os fios são ideais: tudo o que está ligado por fio, sem resistor no meio, tem o mesmo potencial. Do lado esquerdo, as arestas sem resistor ligam as pontas esquerdas dos quatro resistores ao ponto A. Do lado direito, as outras arestas ligam as quatro pontas direitas ao ponto B.
Passo 2 — então os quatro estão em paralelo, cada um com os 8,0 V da fonte. A corrente em cada um é :
Conferindo pela resistência equivalente:
⚠️ A armadilha: olhar só o resistor de 8 Ω, que está “no caminho” entre A e B, e achar 1 A (alternativa A). Os outros três também estão ligados entre A e B pelos fios das arestas.
A ideia em uma frase: em circuito desenhado em 3D, siga os fios ideais para achar os nós: aqui, os quatro resistores ligam o nó A ao nó B, em paralelo.
Resposta: alternativa D (15 A).
