EEAR 2022 (CFS 1) — questão 84 de Física

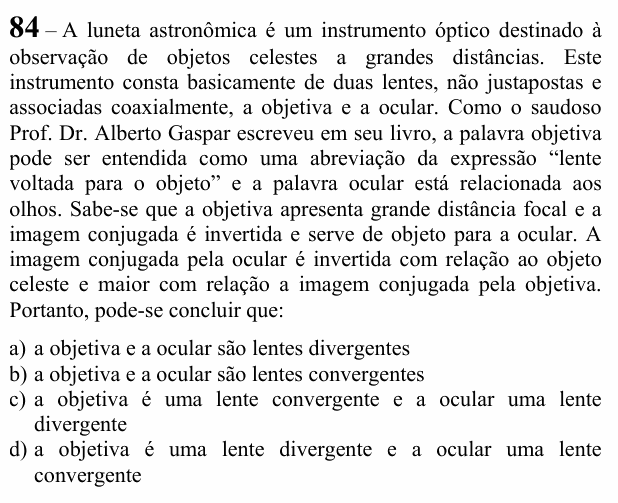

Enunciado em texto
A luneta astronômica é um instrumento óptico destinado à observação de objetos celestes a grandes distâncias. Este instrumento consta basicamente de duas lentes, não justapostas e associadas coaxialmente, a objetiva e a ocular. Como o saudoso Prof. Dr. Alberto Gaspar escreveu em seu livro, a palavra objetiva pode ser entendida como uma abreviação da expressão “lente voltada para o objeto” e a palavra ocular está relacionada aos olhos. Sabe-se que a objetiva apresenta grande distância focal e a imagem conjugada é invertida e serve de objeto para a ocular. A imagem conjugada pela ocular é invertida com relação ao objeto celeste e maior com relação a imagem conjugada pela objetiva. Portanto, pode-se concluir que:
a) a objetiva e a ocular são lentes divergentes
b) a objetiva e a ocular são lentes convergentes
c) a objetiva é uma lente convergente e a ocular uma lente divergente
d) a objetiva é uma lente divergente e a ocular uma lente convergente
(Enunciado: Exame de Admissão ao CFS 1/2022 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: o tipo de cada lente da luneta, a partir das imagens que elas formam.
Passo 1 — a objetiva. Ela forma, de um objeto real e distante, uma imagem invertida, que é real (serve de objeto para a ocular). Uma lente divergente, com objeto real, só forma imagem virtual, direita e menor. Então a objetiva é convergente.
Passo 2 — a ocular. Ela recebe a imagem da objetiva e forma outra maior, sem invertê-la de novo (a imagem final continua invertida em relação ao astro). Isso é exatamente o que faz uma lupa: lente convergente com o objeto entre o foco e a lente, dando imagem virtual, direita (em relação ao seu objeto) e ampliada. Uma divergente daria imagem menor. Então a ocular também é convergente.
Por que não as outras: (A) e (D) põem a objetiva divergente, que não formaria a imagem real e invertida; (C) é a luneta de Galileu, com ocular divergente, que dá imagem final direita, e não invertida como diz o texto.
⚠️ A armadilha: a (C). Ela descreve um instrumento que existe (a luneta de Galileu, ou terrestre), mas o enunciado diz que a imagem final é invertida, o que só acontece com duas lentes convergentes.
A ideia em uma frase: na luneta astronômica a objetiva convergente forma uma imagem real e invertida, e a ocular convergente funciona como lupa sobre ela.
Resposta: alternativa B.
