EEAR 2021 (CFS 1) — questão 94 de Física
Enunciado em texto

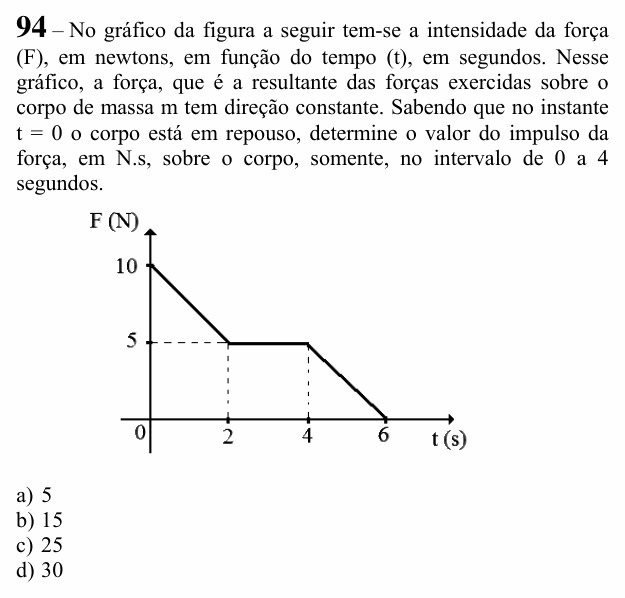

No gráfico da figura a seguir tem-se a intensidade da força (F), em newtons, em função do tempo (t), em segundos. Nesse gráfico, a força, que é a resultante das forças exercidas sobre o corpo de massa m tem direção constante. Sabendo que no instante t = 0 o corpo está em repouso, determine o valor do impulso da força, em N.s, sobre o corpo, somente, no intervalo de 0 a 4 segundos.
[Gráfico: F (N) × t (s). A força cai em linha reta de 10 N em t = 0 até 5 N em t = 2 s; fica constante em 5 N de t = 2 s até t = 4 s; depois cai em linha reta até zero em t = 6 s.]
a) 5
b) 15
c) 25
d) 30
(Enunciado e figura: Exame de Admissão ao CFS 1/2021 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: o impulso da força entre 0 e 4 s.
Passo 1 — impulso é área. Com a direção constante, o impulso é a área sob o gráfico F × t no intervalo pedido.
Passo 2 — de 0 a 2 s, um trapézio de bases 10 e 5:
Passo 3 — de 2 s a 4 s, um retângulo:
⚠️ A armadilha: calcular a área do gráfico inteiro, até 6 s: soma-se o triângulo final, 5 × 2/2 = 5, e dá 30 N·s (alternativa D). A questão pede somente de 0 a 4 s.
A ideia em uma frase: no gráfico força × tempo, o impulso é a área sob a curva no intervalo pedido.
Resposta: alternativa C (25 N·s).
