EEAR 2018 (CFS 2) — questão 94 de Física
Enunciado em texto

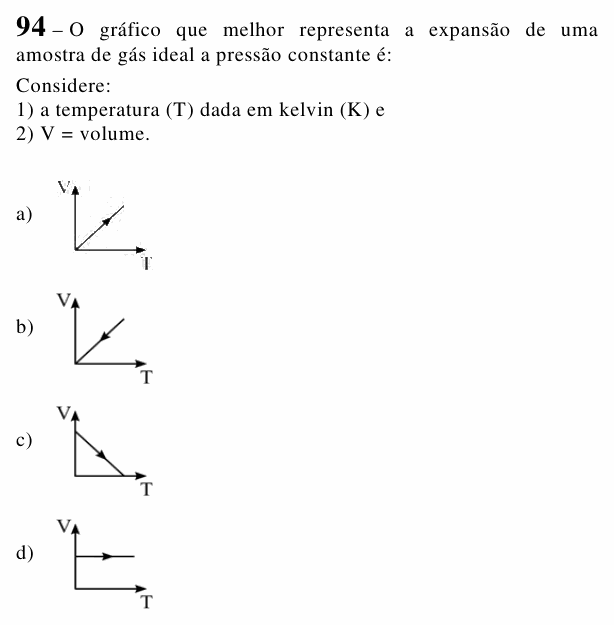

O gráfico que melhor representa a expansão de uma amostra de gás ideal a pressão constante é:
Considere:
1) a temperatura (T) dada em kelvin (K) e
2) V = volume.
a) [Gráfico V × T: reta que sai da origem e sobe, com a seta no sentido de V e T crescentes, afastando-se da origem.]
b) [Gráfico V × T: reta que sai da origem e sobe, com a seta no sentido de V e T decrescentes, apontando para a origem.]
c) [Gráfico V × T: reta que começa num valor de V no eixo vertical e desce até o eixo T, com a seta no sentido de V decrescente e T crescente.]
d) [Gráfico V × T: reta horizontal (V constante), com a seta no sentido de T crescente.]
(Enunciado e figura: Exame de Admissão ao CFS 2/2018 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: o gráfico V × T de uma expansão a pressão constante.
Passo 1 — a lei da transformação isobárica. Com p constante, a equação dos gases ideais dá:
Com T em kelvin, V é diretamente proporcional a T: o gráfico é uma reta que passa pela origem.
Passo 2 — o sentido. Expansão é volume aumentando; na isobárica, isso exige temperatura aumentando. A seta tem de apontar para cima e para a direita, afastando-se da origem.
Por que não as outras: (B) é a mesma reta percorrida ao contrário, uma compressão isobárica; (C) mostra V caindo com T, o que não é isobárica; (D) é volume constante, uma isovolumétrica, sem expansão.
⚠️ A armadilha: a (B). A reta está certa, mas a seta indica o gás encolhendo e esfriando.
A ideia em uma frase: a pressão constante, V é proporcional a T (em kelvin): reta pela origem, e a expansão anda para cima.
Resposta: alternativa A.
