EEAR 2018 (CFS 2) — questão 87 de Física

Enunciado em texto

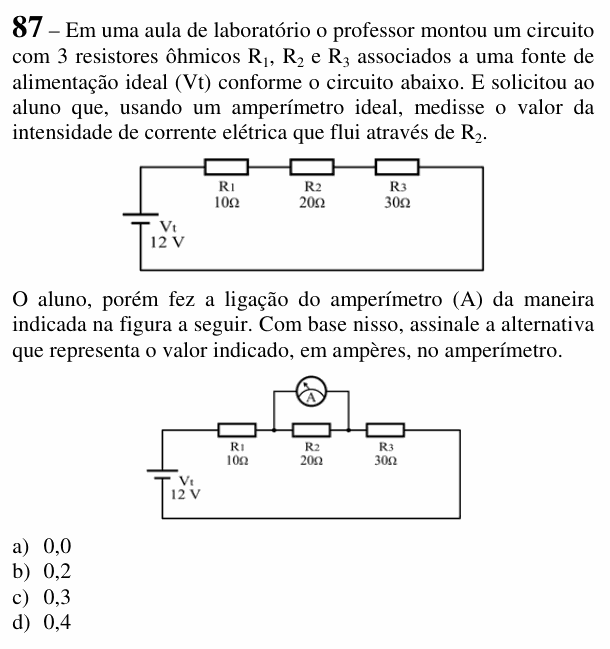

Em uma aula de laboratório o professor montou um circuito com 3 resistores ôhmicos $R_1$, $R_2$ e $R_3$ associados a uma fonte de alimentação ideal (Vt) conforme o circuito abaixo. E solicitou ao aluno que, usando um amperímetro ideal, medisse o valor da intensidade de corrente elétrica que flui através de $R_2$.

[Circuito: fonte Vt de 12 V ligada a três resistores em série: $R_1$ = 10 Ω, $R_2$ = 20 Ω e $R_3$ = 30 Ω.]

O aluno, porém fez a ligação do amperímetro (A) da maneira indicada na figura a seguir. Com base nisso, assinale a alternativa que representa o valor indicado, em ampères, no amperímetro.

[Circuito: o mesmo circuito em série, com o amperímetro (A) ligado em paralelo com $R_2$, isto é, entre o ponto que fica entre $R_1$ e $R_2$ e o ponto que fica entre $R_2$ e $R_3$.]

a) 0,0

b) 0,2

c) 0,3

d) 0,4

(Enunciado e figura: Exame de Admissão ao CFS 2/2018 — EEAR.)
