UFRGS 2016 — questão 16 de Física
Enunciado em texto

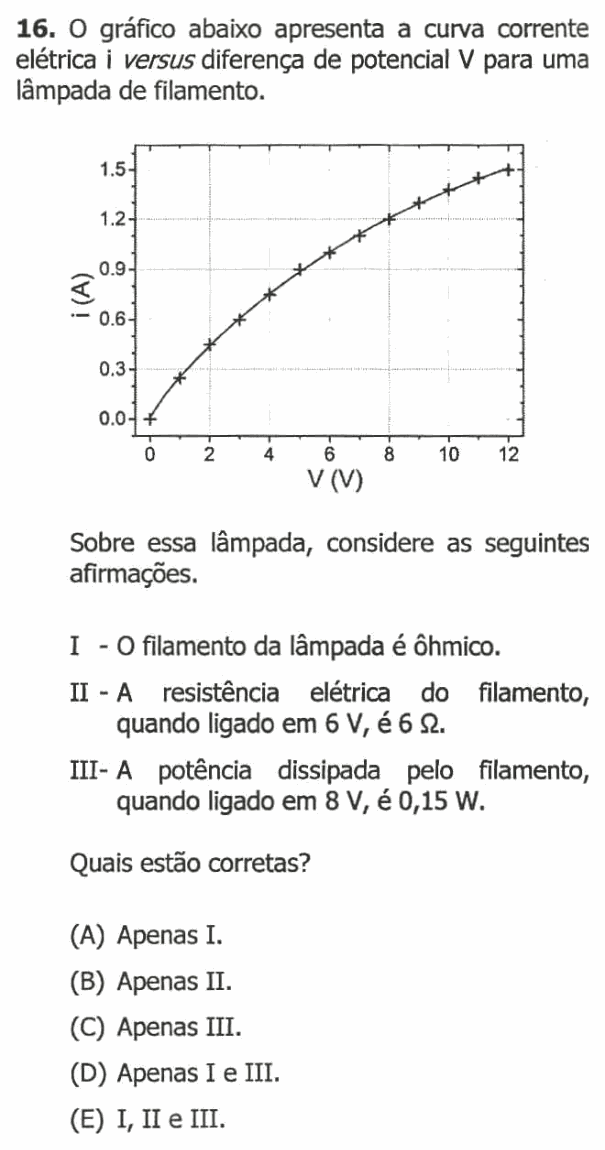

O gráfico abaixo apresenta a curva corrente elétrica i versus diferença de potencial V para uma lâmpada de filamento.
[Gráfico: i (A) no eixo vertical, de 0,0 a 1,5 (marcas de 0,3 em 0,3) e V (V) no horizontal, de 0 a 12 (marcas de 2 em 2). Os pontos marcados formam uma curva crescente que vai se achatando: (0; 0,0), (1; 0,25), (2; 0,45), (3; 0,6), (4; 0,75), (5; 0,9), (6; 1,0), (7; 1,1), (8; 1,2), (9; 1,3), (10; 1,38), (11; 1,45), (12; 1,5).]
Sobre essa lâmpada, considere as seguintes afirmações.
I - O filamento da lâmpada é ôhmico.
II - A resistência elétrica do filamento, quando ligado em 6 V, é 6 Ω.
III - A potência dissipada pelo filamento, quando ligado em 8 V, é 0,15 W.
Quais estão corretas?
(A) Apenas I.
(B) Apenas II.
(C) Apenas III.
(D) Apenas I e III.
(E) I, II e III.
(Enunciado e figura: Concurso Vestibular UFRGS 2016, Física — UFRGS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Rio Grande do Sul (UFRGS), Comissão Permanente de Seleção (COPERSE).
Resolução comentada
O que a questão pede: julgar três afirmações sobre a lâmpada lendo o gráfico i × V.
Afirmação I — errada. Um resistor ôhmico tem resistência constante, e seu gráfico i × V é uma reta pela origem. Aqui a curva vai se achatando: a cada volt a mais, a corrente cresce menos, isto é, a resistência aumenta (o filamento esquenta). Não é ôhmico.
Afirmação II — correta. Em 6 V, o gráfico dá A. A resistência naquele ponto é:
Afirmação III — errada. Em 8 V, o gráfico dá A:
Bem longe de 0,15 W, que seria a conta , dividindo em vez de multiplicar.
⚠️ A armadilha: achar que, por não ser ôhmico, "não dá para falar em resistência". Dá sim: em cada ponto vale ; o que não existe é um único valor de R para todas as tensões.
A ideia em uma frase: curva i × V que entorta não é ôhmica, mas em cada ponto e .
Resposta: alternativa B (apenas II).
