EEAR 2024 (CFS 2) — questão 79 de Física
Enunciado em texto

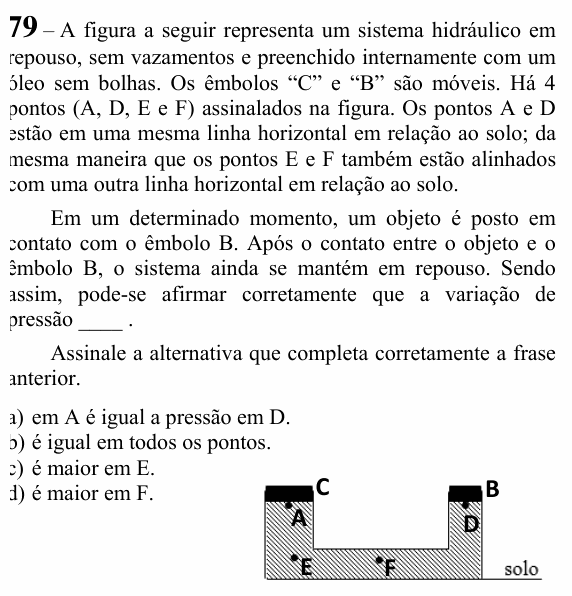

A figura a seguir representa um sistema hidráulico em repouso, sem vazamentos e preenchido internamente com um óleo sem bolhas. Os êmbolos “C” e “B” são móveis. Há 4 pontos (A, D, E e F) assinalados na figura. Os pontos A e D estão em uma mesma linha horizontal em relação ao solo; da mesma maneira que os pontos E e F também estão alinhados com uma outra linha horizontal em relação ao solo.
Em um determinado momento, um objeto é posto em contato com o êmbolo B. Após o contato entre o objeto e o êmbolo B, o sistema ainda se mantém em repouso. Sendo assim, pode-se afirmar corretamente que a variação de pressão _____ .
Assinale a alternativa que completa corretamente a frase anterior.
a) em A é igual a pressão em D.
b) é igual em todos os pontos.
c) é maior em E.
d) é maior em F.
[Figura: um recipiente em forma de U, apoiado no solo, cheio de óleo. No alto do ramo esquerdo fica o êmbolo C e no alto do ramo direito, o êmbolo B. O ponto A está no ramo esquerdo, logo abaixo de C, e o ponto D no ramo direito, logo abaixo de B, na mesma altura de A. Mais embaixo, o ponto E está no ramo esquerdo e o ponto F na parte horizontal de baixo, na mesma altura de E.]
(Enunciado e figura: Exame de Admissão ao CFS 2/2024 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: como o acréscimo de pressão causado pelo objeto sobre o êmbolo B se distribui pelo óleo.
Passo 1 — o princípio de Pascal. Num líquido em equilíbrio, um acréscimo de pressão aplicado num ponto é transmitido integralmente a todos os pontos do líquido e às paredes do recipiente.
Passo 2 — aplicar. O objeto sobre B aumenta a pressão em Δp = P/A (peso do objeto sobre a área do êmbolo). Esse mesmo Δp aparece em A, D, E e F, não importa a altura nem o ramo.
Por que não as outras: (A) fala em “pressão em D”, comparando variação com pressão total, e mesmo restrita a A e D seria incompleta; (C) e (D) confundem a pressão total, que é maior embaixo por causa da coluna de óleo, com a variação de pressão, que é a mesma em todo lugar.
⚠️ A armadilha: achar que, como o objeto está em B, a variação é maior perto de B ou no fundo. O líquido transmite o acréscimo por igual: é assim que funciona o macaco hidráulico.
A ideia em uma frase: Pascal: o acréscimo de pressão num líquido em equilíbrio chega igual a todos os pontos.
Resposta: alternativa B.
