UEM 2017 (Inverno, Conhecimentos Específicos) — questão 6 de Física

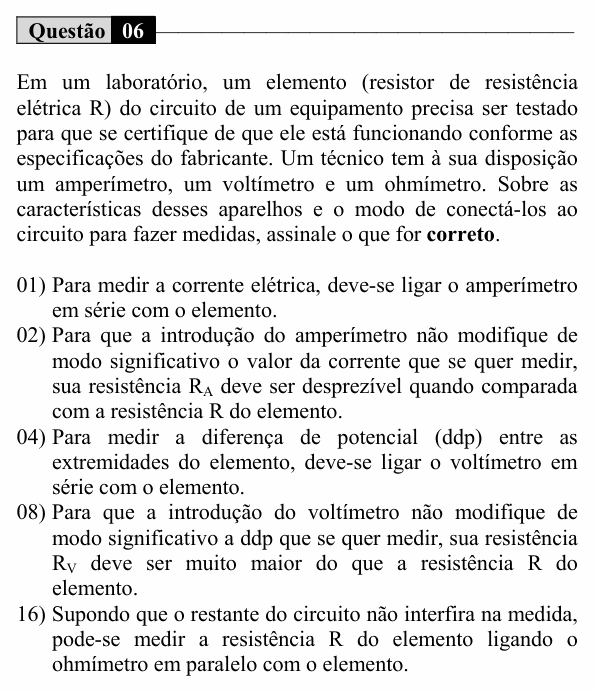

Enunciado em texto
Em um laboratório, um elemento (resistor de resistência elétrica R) do circuito de um equipamento precisa ser testado para que se certifique de que ele está funcionando conforme as especificações do fabricante. Um técnico tem à sua disposição um amperímetro, um voltímetro e um ohmímetro. Sobre as características desses aparelhos e o modo de conectá-los ao circuito para fazer medidas, assinale o que for correto.
(01) Para medir a corrente elétrica, deve-se ligar o amperímetro em série com o elemento.
(02) Para que a introdução do amperímetro não modifique de modo significativo o valor da corrente que se quer medir, sua resistência deve ser desprezível quando comparada com a resistência R do elemento.
(04) Para medir a diferença de potencial (ddp) entre as extremidades do elemento, deve-se ligar o voltímetro em série com o elemento.
(08) Para que a introdução do voltímetro não modifique de modo significativo a ddp que se quer medir, sua resistência deve ser muito maior do que a resistência R do elemento.
(16) Supondo que o restante do circuito não interfira na medida, pode-se medir a resistência R do elemento ligando o ohmímetro em paralelo com o elemento.
(Enunciado: Vestibular UEM 2017 (Inverno), Conhecimentos Específicos — UEM/CVU.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Estadual de Maringá (UEM), Comissão Central do Vestibular Unificado (CVU).
Resolução comentada
O que a questão pede: lembrar como se ligam os medidores e por que eles devem ter resistência desprezível ou enorme.
(01) Verdadeira. O amperímetro mede a corrente que passa por ele; para que seja a mesma do elemento, ele entra no mesmo caminho: em série.
(02) Verdadeira. Em série, a resistência do amperímetro se soma à do circuito. Para não reduzir a corrente, ela deve ser desprezível frente a R (amperímetro ideal: ).
(04) Falsa. O voltímetro mede a ddp entre os pontos em que é ligado; para medir a ddp do elemento, ele vai em paralelo, ligado às duas extremidades.
(08) Verdadeira. Em paralelo, o voltímetro desvia parte da corrente. Com , esse desvio é desprezível e a ddp não se altera (voltímetro ideal: ).
(16) Verdadeira. O ohmímetro aplica uma pequena tensão própria e mede a corrente resultante; ligado aos terminais do elemento (em paralelo com ele), com o restante do circuito sem interferir, ele indica R.
⚠️ A armadilha: trocar as ligações: amperímetro em série (resistência quase nula), voltímetro em paralelo (resistência enorme). Um amperímetro em paralelo vira um curto-circuito.
A ideia em uma frase: amperímetro em série e “invisível” (R ≈ 0); voltímetro em paralelo e “invisível” (R → ∞).
Resposta: soma 27 (01 + 02 + 08 + 16).
