UEM 2017 (Inverno, Conhecimentos Específicos) — questão 19 de Física

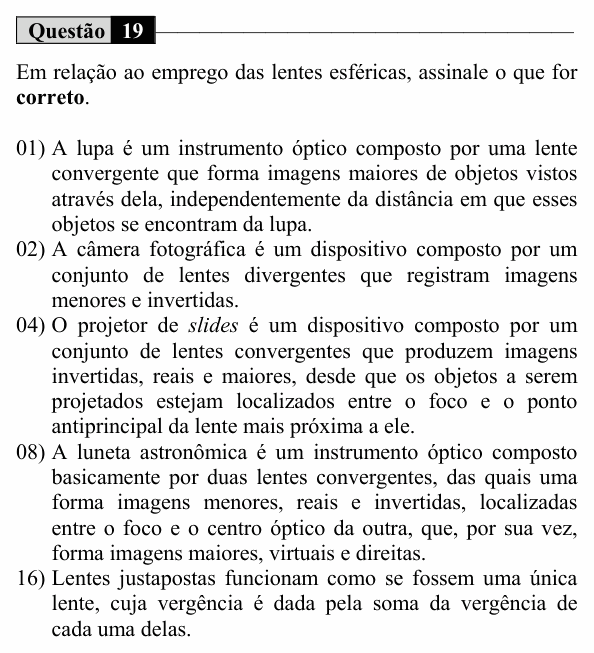

Enunciado em texto
Em relação ao emprego das lentes esféricas, assinale o que for correto.
(01) A lupa é um instrumento óptico composto por uma lente convergente que forma imagens maiores de objetos vistos através dela, independentemente da distância em que esses objetos se encontram da lupa.
(02) A câmera fotográfica é um dispositivo composto por um conjunto de lentes divergentes que registram imagens menores e invertidas.
(04) O projetor de slides é um dispositivo composto por um conjunto de lentes convergentes que produzem imagens invertidas, reais e maiores, desde que os objetos a serem projetados estejam localizados entre o foco e o ponto antiprincipal da lente mais próxima a ele.
(08) A luneta astronômica é um instrumento óptico composto basicamente por duas lentes convergentes, das quais uma forma imagens menores, reais e invertidas, localizadas entre o foco e o centro óptico da outra, que, por sua vez, forma imagens maiores, virtuais e direitas.
(16) Lentes justapostas funcionam como se fossem uma única lente, cuja vergência é dada pela soma da vergência de cada uma delas.
(Enunciado: Vestibular UEM 2017 (Inverno), Conhecimentos Específicos — UEM/CVU.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Estadual de Maringá (UEM), Comissão Central do Vestibular Unificado (CVU).
Resolução comentada
O que a questão pede: julgar o funcionamento de instrumentos ópticos com lentes.
(01) Falsa. A lupa só dá imagem ampliada e direita quando o objeto está entre o foco e a lente. Com o objeto além do foco, a imagem é real e invertida (e, longe o bastante, até menor).
(02) Falsa. A objetiva da câmera é convergente: forma, sobre o sensor (ou o filme), uma imagem real, invertida e menor. Lente divergente não forma imagem real de objeto real.
(04) Verdadeira. Com o objeto entre o foco e o ponto antiprincipal (2f) de uma lente convergente, a imagem é real, invertida e maior: é a situação do projetor.
(08) Verdadeira. A objetiva forma, de um objeto muito distante, uma imagem real, invertida e menor; essa imagem fica entre o foco e o centro óptico da ocular, que funciona como lupa e dá uma imagem final virtual e ampliada, direita em relação à imagem da objetiva.
(16) Verdadeira. Para lentes delgadas justapostas, (ou ).
⚠️ A armadilha: a (01). A lupa é uma lente convergente comum; o efeito de “lente de aumento” depende de pôr o objeto dentro da distância focal.
A ideia em uma frase: a imagem de uma lente convergente depende de onde está o objeto: dentro do foco, lupa; entre f e 2f, projetor; além de 2f, câmera.
Resposta: soma 28 (04 + 08 + 16).
