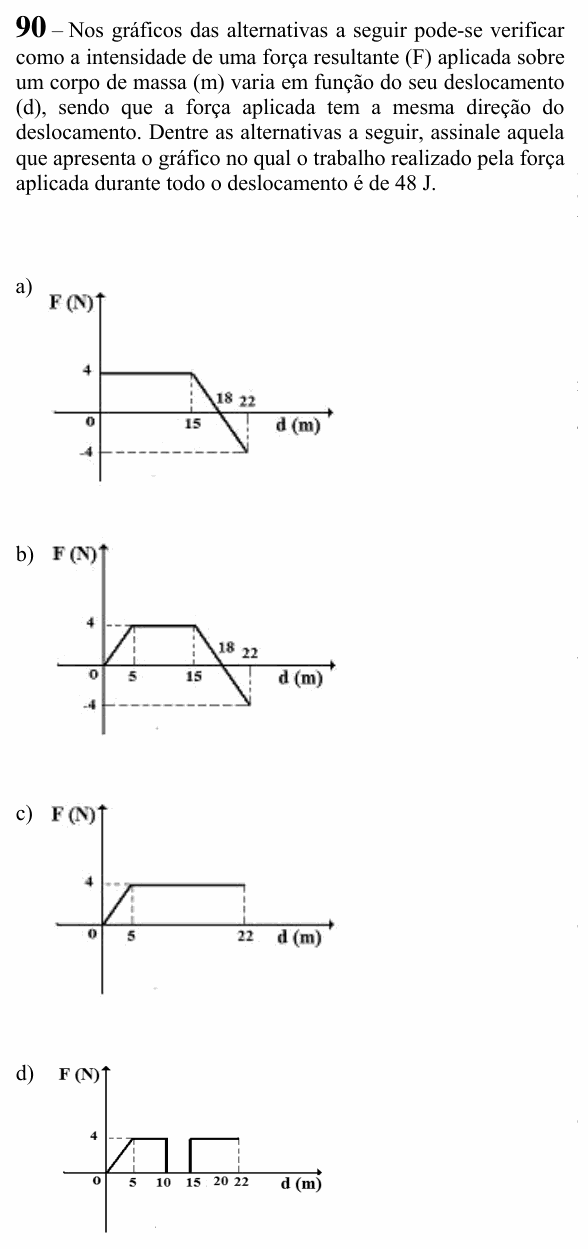

EEAR 2023 (CFS 1) — questão 90 de Física

Enunciado em texto

Nos gráficos das alternativas a seguir pode-se verificar como a intensidade de uma força resultante (F) aplicada sobre um corpo de massa (m) varia em função do seu deslocamento (d), sendo que a força aplicada tem a mesma direção do deslocamento. Dentre as alternativas a seguir, assinale aquela que apresenta o gráfico no qual o trabalho realizado pela força aplicada durante todo o deslocamento é de 48 J.

a) [Gráfico F (N) × d (m): F = 4 N constante de d = 0 a d = 15 m; depois cai em linha reta, cruzando o zero em d = 18 m e chegando a F = −4 N em d = 22 m.]

b) [Gráfico F (N) × d (m): F sobe em linha reta de 0 (em d = 0) a 4 N (em d = 5 m); fica em 4 N até d = 15 m; depois cai em linha reta, cruzando o zero em d = 18 m e chegando a F = −4 N em d = 22 m.]

c) [Gráfico F (N) × d (m): F sobe em linha reta de 0 (em d = 0) a 4 N (em d = 5 m) e fica em 4 N até d = 22 m.]

d) [Gráfico F (N) × d (m): F sobe em linha reta de 0 (em d = 0) a 4 N (em d = 5 m); fica em 4 N até d = 10 m; é zero de 10 m a 15 m; volta a 4 N de 15 m até 22 m. No eixo d estão marcados 5, 10, 15, 20 e 22.]

(Enunciado e figura: Exame de Admissão ao CFS 1/2023 — EEAR.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
