UEM 2012 (Inverno, Conhecimentos Específicos) — questão 11 de Física
Enunciado em texto

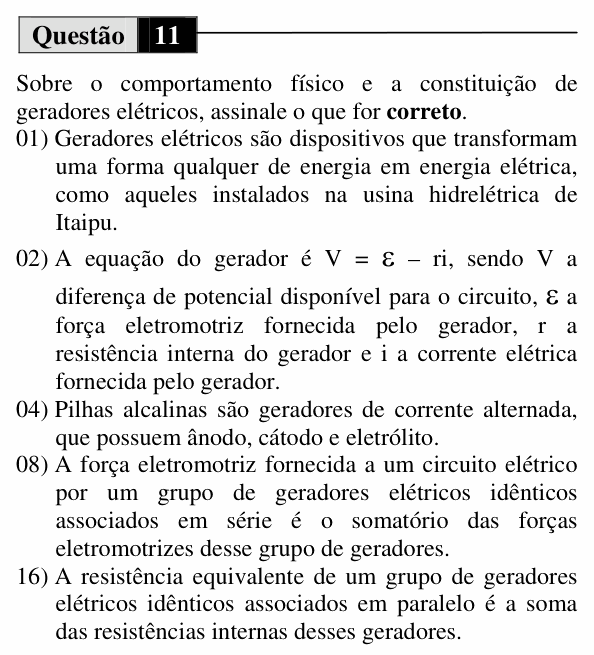

Sobre o comportamento físico e a constituição de geradores elétricos, assinale o que for correto.
(01) Geradores elétricos são dispositivos que transformam uma forma qualquer de energia em energia elétrica, como aqueles instalados na usina hidrelétrica de Itaipu.
(02) A equação do gerador é V = ε – ri, sendo V a diferença de potencial disponível para o circuito, ε a força eletromotriz fornecida pelo gerador, r a resistência interna do gerador e i a corrente elétrica fornecida pelo gerador.
(04) Pilhas alcalinas são geradores de corrente alternada, que possuem ânodo, cátodo e eletrólito.
(08) A força eletromotriz fornecida a um circuito elétrico por um grupo de geradores elétricos idênticos associados em série é o somatório das forças eletromotrizes desse grupo de geradores.
(16) A resistência equivalente de um grupo de geradores elétricos idênticos associados em paralelo é a soma das resistências internas desses geradores.
(Enunciado: Vestibular UEM 2012 (Inverno), Conhecimentos Específicos — UEM/CVU.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Estadual de Maringá (UEM), Comissão Central do Vestibular Unificado (CVU).
Resolução comentada
O que a questão pede: julgar afirmações sobre geradores e suas associações.
(01) Verdadeira. Gerador converte outra forma de energia em elétrica; em Itaipu, a energia mecânica da água move as turbinas ligadas aos geradores.
(02) Verdadeira. Parte da fem se perde na resistência interna:
(04) Falsa. Pilhas (alcalinas ou não) fornecem corrente contínua: o polo positivo e o negativo não se invertem. A parte de ânodo, cátodo e eletrólito está certa, mas a afirmação inteira é falsa.
(08) Verdadeira. Em série, as fem se somam: (e as resistências internas também se somam).
(16) Falsa. Em paralelo, n geradores idênticos se comportam como um gerador de mesma fem e resistência interna (as resistências internas ficam em paralelo, não em série).
⚠️ A armadilha: a (16), aplicar a regra da série ao paralelo. Em paralelo, a resistência interna diminui; é por isso que se associam baterias em paralelo para fornecer mais corrente.
A ideia em uma frase: em série, somam-se fem e resistências internas; em paralelo (idênticos), a fem fica a mesma e a resistência interna cai para r/n.
Resposta: soma 11 (01 + 02 + 08).
