UFRGS 2015 — questão 21 de Física
Enunciado em texto

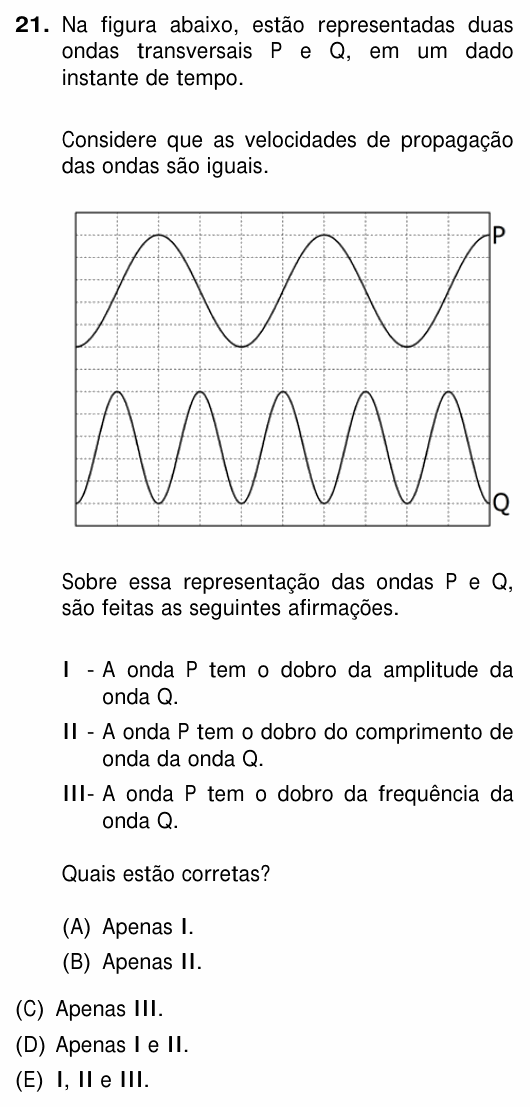

Na figura abaixo, estão representadas duas ondas transversais P e Q, em um dado instante de tempo.
Considere que as velocidades de propagação das ondas são iguais.
[Figura: as duas ondas desenhadas sobre o mesmo quadriculado. A onda P, em cima, vai de crista a vale em 5 quadradinhos na vertical e tem 2 comprimentos de onda completos na largura do quadro (8 quadradinhos por comprimento de onda). A onda Q, embaixo, também vai de crista a vale em 5 quadradinhos na vertical e tem 4 comprimentos de onda completos na mesma largura (4 quadradinhos por comprimento de onda).]
Sobre essa representação das ondas P e Q, são feitas as seguintes afirmações.
I - A onda P tem o dobro da amplitude da onda Q.
II - A onda P tem o dobro do comprimento de onda da onda Q.
III - A onda P tem o dobro da frequência da onda Q.
Quais estão corretas?
(A) Apenas I.
(B) Apenas II.
(C) Apenas III.
(D) Apenas I e II.
(E) I, II e III.
(Enunciado e figura: Concurso Vestibular UFRGS 2015, Física — UFRGS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Rio Grande do Sul (UFRGS), Comissão Permanente de Seleção (COPERSE).
Resolução comentada
O que a questão pede: comparar amplitude, comprimento de onda e frequência das ondas P e Q, lendo o quadriculado.
Afirmação I — errada. A amplitude é a distância do eixo de equilíbrio até a crista (metade da distância crista–vale). As duas ondas vão de crista a vale em 5 quadradinhos: têm a mesma amplitude. P só “parece” maior porque é mais larga.
Afirmação II — correta. Na mesma largura, P tem 2 comprimentos de onda e Q tem 4. Então .
Afirmação III — errada. Com a mesma velocidade, dá frequência inversamente proporcional ao comprimento de onda:
P tem metade da frequência de Q, não o dobro.
⚠️ A armadilha: achar que “onda maior” tem frequência maior e marcar a III junto com a II. Com a velocidade fixa, quem tem λ maior oscila menos vezes por segundo.
A ideia em uma frase: com a mesma velocidade, dobrar o comprimento de onda é cortar a frequência pela metade; e amplitude é altura, não largura.
Resposta: alternativa B (apenas II).
