EEAR 2021 (CFS 2) — questão 85 de Física
Enunciado em texto

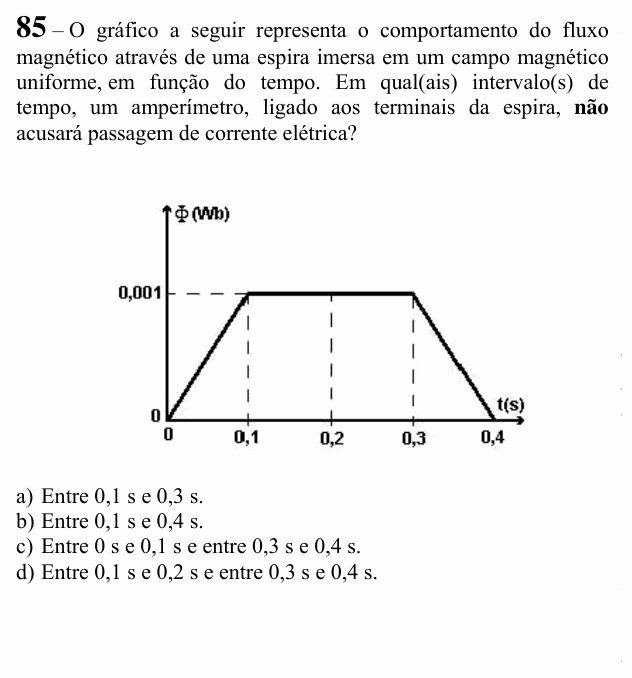

O gráfico a seguir representa o comportamento do fluxo magnético através de uma espira imersa em um campo magnético uniforme, em função do tempo. Em qual(ais) intervalo(s) de tempo, um amperímetro, ligado aos terminais da espira, não acusará passagem de corrente elétrica?
[Gráfico (Wb) × t (s): o fluxo sobe em linha reta de 0, em t = 0, até 0,001 Wb, em t = 0,1 s; fica constante em 0,001 Wb de 0,1 s até 0,3 s; desce em linha reta até 0 em t = 0,4 s.]
a) Entre 0,1 s e 0,3 s.
b) Entre 0,1 s e 0,4 s.
c) Entre 0 s e 0,1 s e entre 0,3 s e 0,4 s.
d) Entre 0,1 s e 0,2 s e entre 0,3 s e 0,4 s.
(Enunciado e figura: Exame de Admissão ao CFS 2/2021 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: em que intervalo não há corrente induzida na espira.
Passo 1 — lei de Faraday. A força eletromotriz induzida depende da variação do fluxo, não do seu valor:
Passo 2 — ler o gráfico. De 0 a 0,1 s o fluxo sobe e de 0,3 s a 0,4 s ele desce: há variação, logo há corrente. De 0,1 s a 0,3 s o fluxo é constante (0,001 Wb): ΔΦ = 0, sem fem, sem corrente.
Por que não as outras: (B) e (D) incluem o trecho de 0,3 s a 0,4 s, em que o fluxo cai e há corrente; (C) são exatamente os intervalos com corrente.
⚠️ A armadilha: achar que fluxo grande dá corrente. No trecho de 0,1 s a 0,3 s o fluxo é o maior do gráfico, mas não muda, e por isso não induz nada.
A ideia em uma frase: só há corrente induzida enquanto o fluxo varia: no gráfico Φ × t, trecho horizontal é corrente zero.
Resposta: alternativa A (entre 0,1 s e 0,3 s).
