EEAR 2021 (CFS 2) — questão 83 de Física

Enunciado em texto

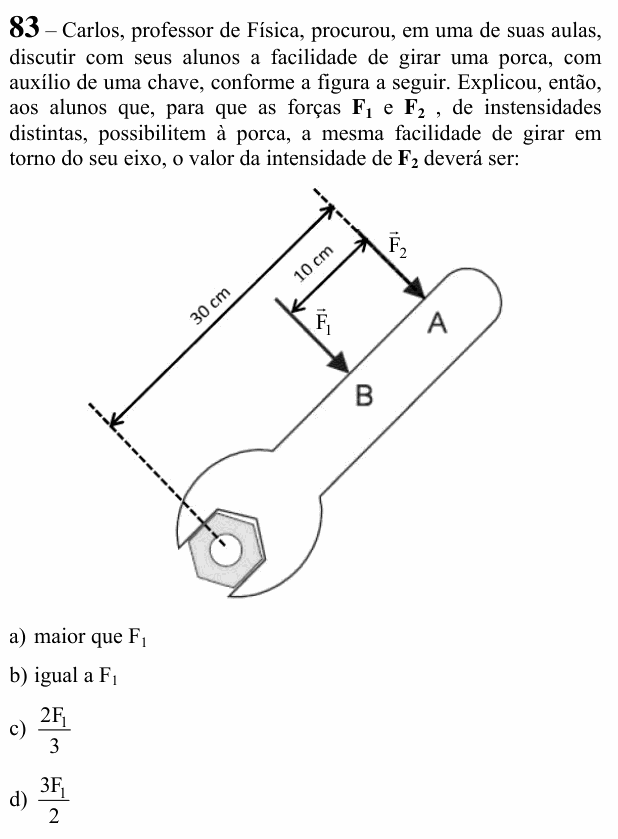

Carlos, professor de Física, procurou, em uma de suas aulas, discutir com seus alunos a facilidade de girar uma porca, com auxílio de uma chave, conforme a figura a seguir. Explicou, então, aos alunos, que, para que as forças $\mathbf{F_1}$ e $\mathbf{F_2}$, de instensidades distintas, possibilitem à porca, a mesma facilidade de girar em torno do seu eixo, o valor da intensidade de $\mathbf{F_2}$ deverá ser:

[Figura: uma chave de boca encaixada numa porca (embaixo, à esquerda), com o cabo inclinado subindo para a direita. Duas forças perpendiculares ao cabo, apontando para o mesmo lado: $\vec{F}_1$ aplicada no ponto B e $\vec{F}_2$ aplicada no ponto A, mais perto da ponta do cabo. Uma cota de 30 cm vai do eixo da porca até a linha de $\vec{F}_2$; outra, de 10 cm, vai da linha de $\vec{F}_1$ até a linha de $\vec{F}_2$.]

a) maior que $F_1$

b) igual a $F_1$

c) $\dfrac{2F_1}{3}$

d) $\dfrac{3F_1}{2}$

(Enunciado e figura: Exame de Admissão ao CFS 2/2021 — EEAR.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
