UEM 2015 (Inverno, Conhecimentos Específicos) — questão 19 de Física

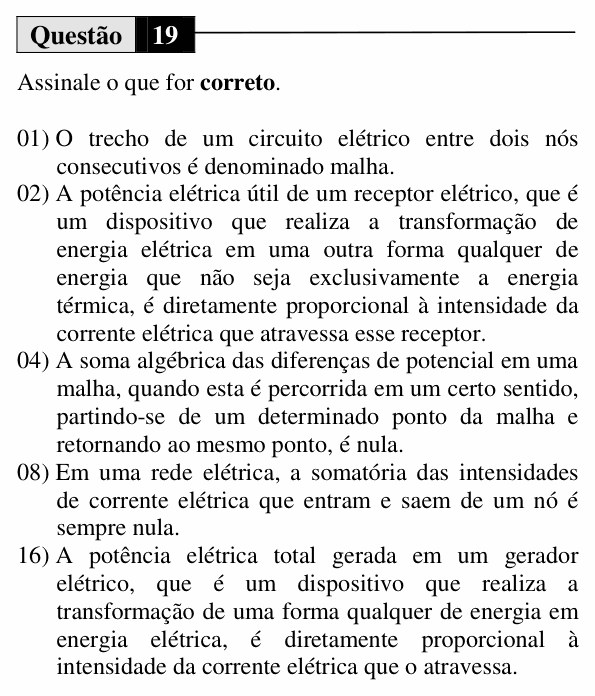

Enunciado em texto
Assinale o que for correto.
(01) O trecho de um circuito elétrico entre dois nós consecutivos é denominado malha.
(02) A potência elétrica útil de um receptor elétrico, que é um dispositivo que realiza a transformação de energia elétrica em uma outra forma qualquer de energia que não seja exclusivamente a energia térmica, é diretamente proporcional à intensidade da corrente elétrica que atravessa esse receptor.
(04) A soma algébrica das diferenças de potencial em uma malha, quando esta é percorrida em um certo sentido, partindo-se de um determinado ponto da malha e retornando ao mesmo ponto, é nula.
(08) Em uma rede elétrica, a somatória das intensidades de corrente elétrica que entram e saem de um nó é sempre nula.
(16) A potência elétrica total gerada em um gerador elétrico, que é um dispositivo que realiza a transformação de uma forma qualquer de energia em energia elétrica, é diretamente proporcional à intensidade da corrente elétrica que o atravessa.
(Enunciado: Vestibular UEM 2015 (Inverno), Conhecimentos Específicos — UEM/CVU.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Estadual de Maringá (UEM), Comissão Central do Vestibular Unificado (CVU).
Resolução comentada
O que a questão pede: julgar nomenclatura de circuitos, potências de geradores e receptores e as leis de Kirchhoff.
(01) Falsa. O trecho entre dois nós consecutivos é um ramo. Malha é um caminho fechado do circuito.
(02) Verdadeira. A potência útil do receptor é a que ele converte em outra forma de energia (mecânica, química…):
com a f.c.e.m. constante, é proporcional à corrente.
(04) Verdadeira. É a lei das malhas (segunda lei de Kirchhoff): percorrendo uma malha fechada, a soma algébrica das tensões é zero, pois volta-se ao mesmo potencial.
(08) Verdadeira. É a lei dos nós (primeira lei de Kirchhoff), por conservação da carga: tomando as correntes que entram com um sinal e as que saem com o sinal oposto, a soma algébrica é nula (o que entra é igual ao que sai).
(16) Verdadeira. A potência total gerada é
proporcional à corrente, para f.e.m. constante.
⚠️ A armadilha: a (01) troca os nomes. Ramo é um “pedaço” entre nós; malha é uma volta fechada.
A ideia em uma frase: nos nós, o que entra sai; na malha, a soma das tensões é zero; e as potências do gerador (εi) e do receptor (ε′i) crescem com a corrente.
Resposta: soma 30 (02 + 04 + 08 + 16).
