OBF 2025 (1ª fase, Nível II) — questão 18 de Física
Enunciado em texto

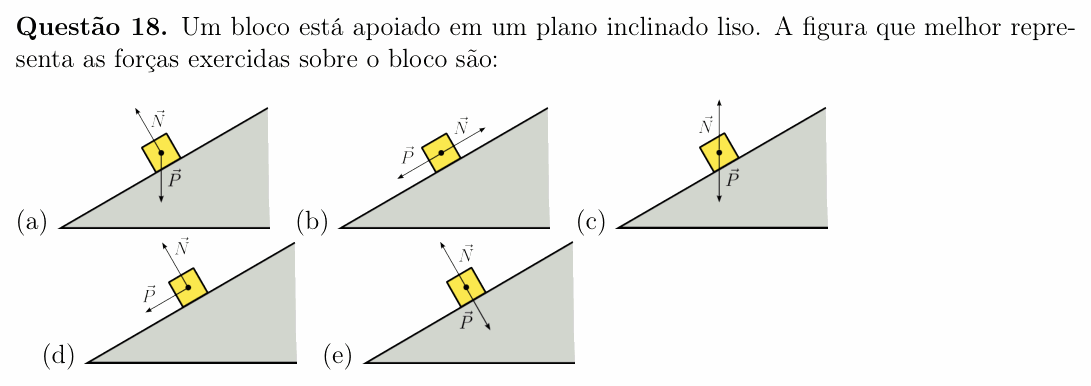

Um bloco está apoiado em um plano inclinado liso. A figura que melhor representa as forças exercidas sobre o bloco são:
[Cinco figuras, cada uma com um plano inclinado subindo para a direita e um bloco apoiado nele, com duas setas saindo do centro do bloco, e .]
(a) [ perpendicular ao plano, apontando para fora dele (para cima e para a esquerda); vertical, para baixo.]
(b) [ paralela ao plano, apontando para cima da rampa; paralela ao plano, apontando para baixo da rampa.]
(c) [ vertical, para cima; vertical, para baixo.]
(d) [ perpendicular ao plano, apontando para fora dele; paralela ao plano, apontando para baixo da rampa.]
(e) [ perpendicular ao plano, apontando para fora dele; perpendicular ao plano, apontando para dentro dele.]
(Enunciado e figura: Olimpíada Brasileira de Física 2025, 1ª fase, Nível II — SBF.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Sociedade Brasileira de Física (SBF), Olimpíada Brasileira de Física.
Resolução comentada
O que a questão pede: quais forças agem no bloco e para onde cada uma aponta.
Passo 1 — quais forças existem. O plano é liso: não há atrito. Então sobre o bloco agem só duas forças: o peso (a Terra puxando o bloco) e a normal (o plano empurrando o bloco).
Passo 2 — a direção do peso. O peso sempre aponta para o centro da Terra, isto é, na vertical, para baixo, não importa se o bloco está num chão plano ou numa rampa. Isso elimina (B), (D) e (E), que desenham o peso inclinado.
Passo 3 — a direção da normal. A normal é a força de contato da superfície, e “normal” quer dizer perpendicular: ela é perpendicular à superfície de apoio, apontando para fora dela. Numa rampa, a normal fica inclinada, não vertical. Isso elimina (C).
Sobra a (A): peso vertical para baixo e normal perpendicular à rampa.
Conferindo: as duas forças não se cancelam (não estão na mesma linha). A soma delas aponta ao longo da rampa, para baixo, e é por isso que um bloco num plano liso escorrega rampa abaixo.
⚠️ A armadilha: marcar (C), achando que a normal é sempre “para cima”, igual ao peso só que ao contrário. Isso só acontece em chão horizontal; numa rampa, a normal acompanha a inclinação da superfície.
A ideia em uma frase: peso sempre na vertical, para baixo; normal sempre perpendicular à superfície de apoio.
Resposta: alternativa A (peso vertical para baixo e normal perpendicular ao plano).
