UPE 2023 (SSA 2) — questão 29 de Física

Enunciado em texto

Nas questões com respostas numéricas, considere o módulo da aceleração da gravidade como igual a $g = 10{,}0\ \text{m/s}^2$, 1 kcal = 4,2 J, calor específico da água = 1 cal/g°C, calor latente de fusão da água $L_F = 80$ cal/g, calor latente de vaporização da água $L_v = 540$ cal/g, índice de refração do ar $n_{\text{ar}} = 1{,}0$, $\pi = 3$ e considere a constante universal dos gases ideais $R = 8\ \text{J}\,\text{K}^{-1}\text{mol}^{-1}$.

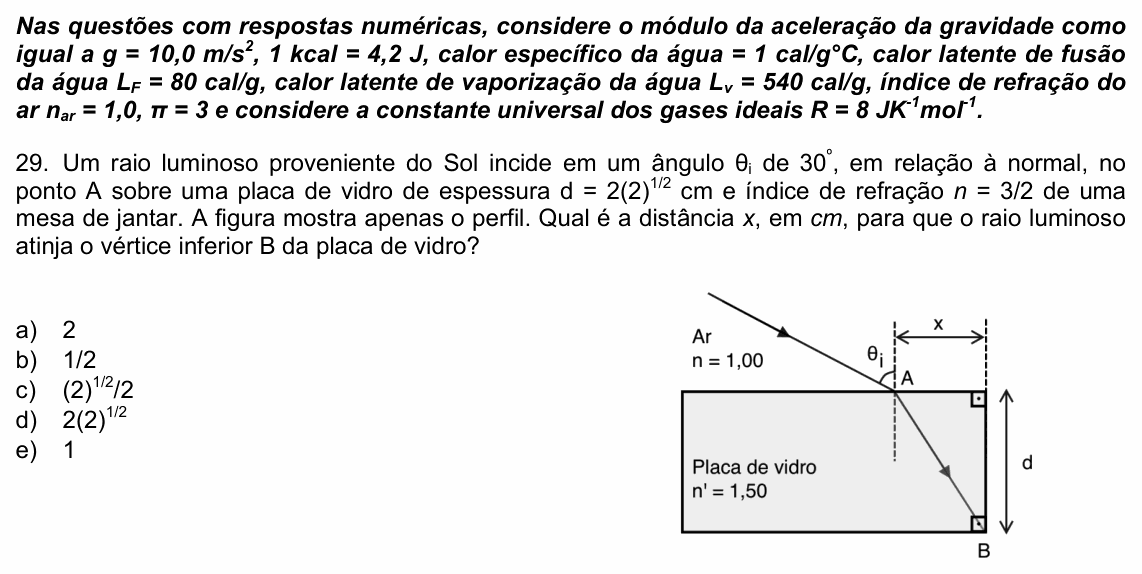

Um raio luminoso proveniente do Sol incide em um ângulo $\theta_i$ de 30°, em relação à normal, no ponto A sobre uma placa de vidro de espessura $d = 2(2)^{1/2}$ cm e índice de refração $n = 3/2$ de uma mesa de jantar. A figura mostra apenas o perfil. Qual é a distância x, em cm, para que o raio luminoso atinja o vértice inferior B da placa de vidro?

[Figura: perfil retangular da placa de vidro ($n' = 1{,}50$) com ar acima ($n = 1{,}00$). O raio vem de cima, da esquerda, e incide no ponto A da face superior com ângulo $\theta_i$ medido a partir da normal tracejada; dentro do vidro, segue até o vértice inferior direito B. A distância horizontal entre A e a face lateral direita é x; a espessura da placa é d.]

A) 2

B) 1/2

C) $(2)^{1/2}/2$

D) $2(2)^{1/2}$

E) 1

(Enunciado e figura: SSA 2 — UPE 2023, Sistema Seriado de Avaliação — Universidade de Pernambuco.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade de Pernambuco (UPE).
