UPE 2023 (SSA 2) — questão 24 de Física

Enunciado em texto

Nas questões com respostas numéricas, considere o módulo da aceleração da gravidade como igual a $g = 10{,}0\ \text{m/s}^2$, 1 kcal = 4,2 J, calor específico da água = 1 cal/g°C, calor latente de fusão da água $L_F = 80$ cal/g, calor latente de vaporização da água $L_v = 540$ cal/g, índice de refração do ar $n_{\text{ar}} = 1{,}0$, $\pi = 3$ e considere a constante universal dos gases ideais $R = 8\ \text{J}\,\text{K}^{-1}\text{mol}^{-1}$.

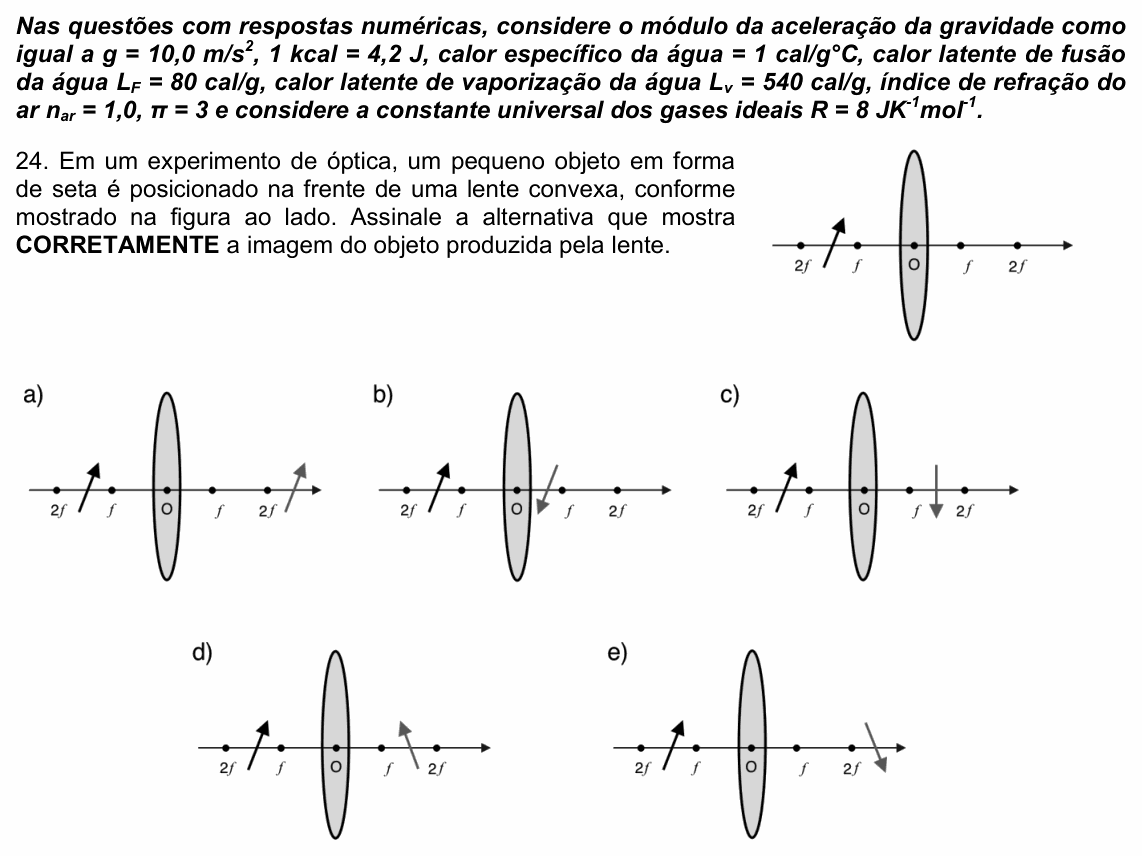

Em um experimento de óptica, um pequeno objeto em forma de seta é posicionado na frente de uma lente convexa, conforme mostrado na figura ao lado. Assinale a alternativa que mostra CORRETAMENTE a imagem do objeto produzida pela lente.

[Figura: lente convexa (biconvexa) com centro O sobre um eixo horizontal orientado para a direita; marcados os pontos 2f e f à esquerda e f e 2f à direita. O objeto é uma seta inclinada, entre 2f e f à esquerda, cruzando o eixo, com a ponta para cima e para a direita (inclinada em direção à lente).]

A) [Figura: imagem (seta cinza) logo à direita do 2f do lado direito, cruzando o eixo, com a ponta para cima e para a direita (mesma orientação do objeto).]

B) [Figura: imagem (seta cinza) entre O e o f do lado direito, junto da lente, cruzando o eixo, com a ponta para baixo e para a esquerda.]

C) [Figura: imagem (seta cinza) vertical, entre f e 2f do lado direito, cruzando o eixo, com a ponta para baixo.]

D) [Figura: imagem (seta cinza) entre f e 2f do lado direito, cruzando o eixo, com a ponta para cima e para a esquerda.]

E) [Figura: imagem (seta cinza) logo à direita do 2f do lado direito, cruzando o eixo, com a ponta para baixo e para a direita.]

(Enunciado e figura: SSA 2 — UPE 2023, Sistema Seriado de Avaliação — Universidade de Pernambuco.)
