UFRGS 2024 — questão 23 de Física
Enunciado em texto

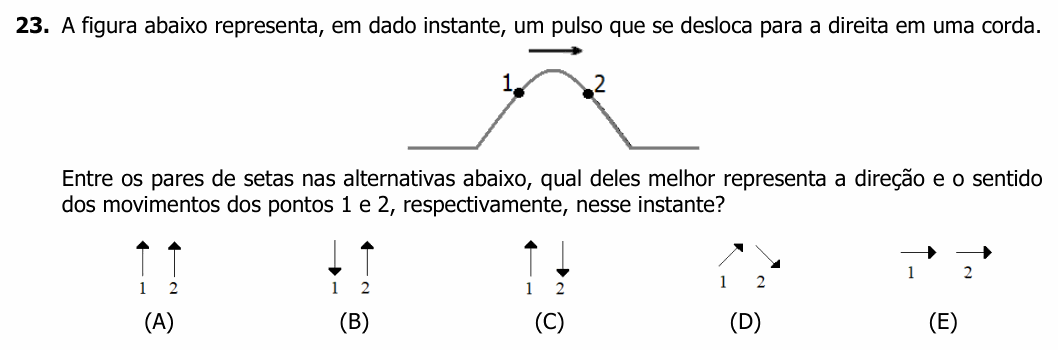

A figura abaixo representa, em dado instante, um pulso que se desloca para a direita em uma corda.
[Figura: uma corda horizontal com um pulso em forma de lombada, e uma seta acima dele apontando para a direita. O ponto 1 está na subida do pulso, do lado esquerdo (de trás), e o ponto 2 está na descida, do lado direito (da frente), os dois perto do topo.]
Entre os pares de setas nas alternativas abaixo, qual deles melhor representa a direção e o sentido dos movimentos dos pontos 1 e 2, respectivamente, nesse instante?
(A) [1: seta vertical para cima; 2: seta vertical para cima.]
(B) [1: seta vertical para baixo; 2: seta vertical para cima.]
(C) [1: seta vertical para cima; 2: seta vertical para baixo.]
(D) [1: seta inclinada para cima e para a direita; 2: seta inclinada para baixo e para a direita.]
(E) [1: seta horizontal para a direita; 2: seta horizontal para a direita.]
(Enunciado e figura: Concurso Vestibular UFRGS 2024, Física — UFRGS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Rio Grande do Sul (UFRGS), Comissão Permanente de Seleção (COPERSE).
Resolução comentada
O que a questão pede: para onde vão os pontos 1 e 2 da corda no instante mostrado.
Passo 1 — a direção. O pulso numa corda é uma onda transversal: o pulso anda para a direita, mas cada ponto da corda só sobe e desce, sem sair do lugar na horizontal. Então as setas têm de ser verticais, o que já elimina (D) e (E).
Passo 2 — o sentido. Imagine o desenho um instante depois: a lombada inteira foi um pouco para a direita.
• No lugar do ponto 1 (na parte de trás), vai chegar o trecho que agora está à esquerda dele, que é mais baixo: o ponto 1 está descendo.
• No lugar do ponto 2 (na parte da frente), vai chegar o trecho que agora está à esquerda dele, que é mais alto: o ponto 2 está subindo.
Conferindo: a frente do pulso é a parte da corda que está sendo levantada agora; a traseira é a parte que está voltando ao repouso.
⚠️ A armadilha: a alternativa C, pensando que o ponto 1 “sobe a ladeira” e o ponto 2 “desce”, como um carrinho andando sobre a lombada. Mas quem anda é a forma do pulso, não os pontos; e o sentido é justamente o contrário.
A ideia em uma frase: num pulso que anda, a frente da lombada está subindo e a parte de trás está descendo, e os pontos da corda só se movem na vertical.
Resposta: alternativa B (1 para baixo, 2 para cima).
