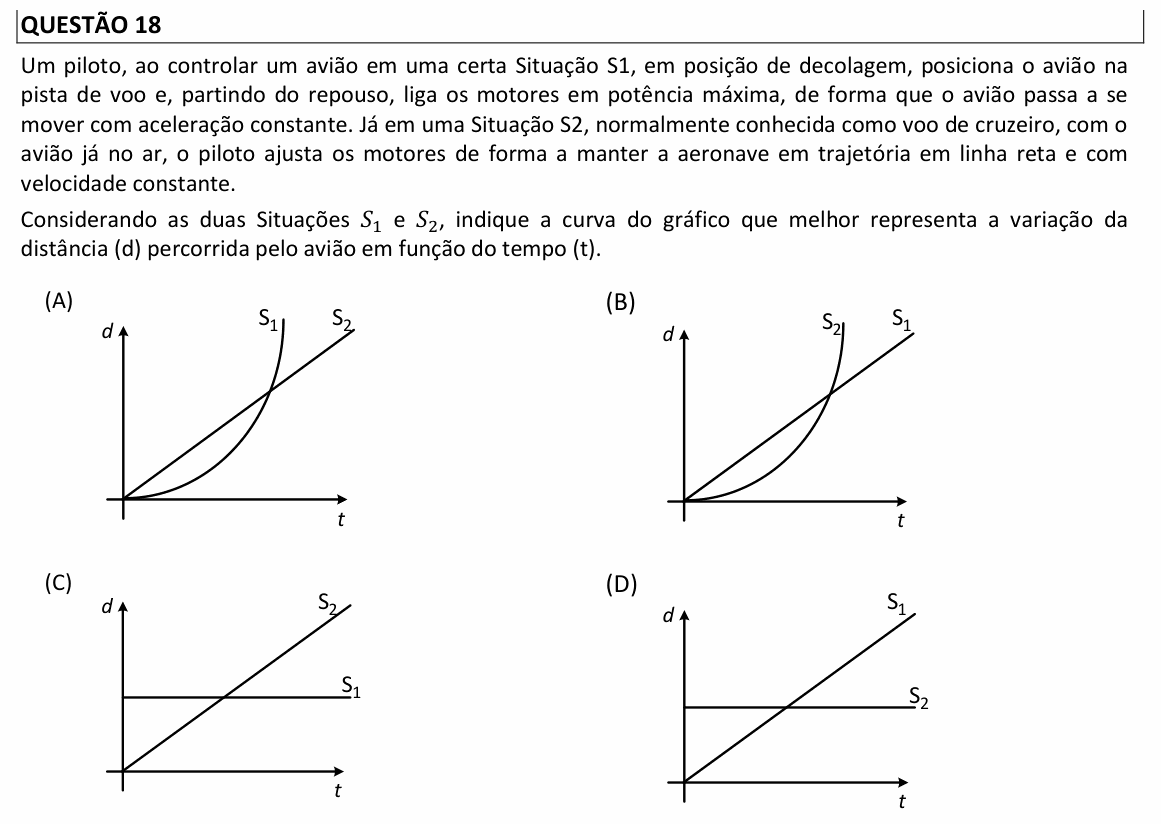

UFLA 2021 (PAS, 2ª etapa) — questão 18 de Física

Enunciado em texto

Um piloto, ao controlar um avião em uma certa Situação S1, em posição de decolagem, posiciona o avião na pista de voo e, partindo do repouso, liga os motores em potência máxima, de forma que o avião passa a se mover com aceleração constante. Já em uma Situação S2, normalmente conhecida como voo de cruzeiro, com o avião já no ar, o piloto ajusta os motores de forma a manter a aeronave em trajetória em linha reta e com velocidade constante.

Considerando as duas Situações $S_1$ e $S_2$, indique a curva do gráfico que melhor representa a variação da distância (d) percorrida pelo avião em função do tempo (t).

A) [Gráfico d × t: as duas curvas partem da origem; $S_2$ é uma reta inclinada e $S_1$ é uma curva que começa abaixo da reta, com inclinação crescente (concavidade para cima), cruza a reta e termina acima dela, quase vertical.]

B) [Gráfico d × t: igual ao da alternativa A, mas com os rótulos trocados: a curva de concavidade para cima é $S_2$ e a reta inclinada é $S_1$.]

C) [Gráfico d × t: $S_2$ é uma reta inclinada que parte da origem; $S_1$ é uma reta horizontal, num valor constante de d acima de zero.]

D) [Gráfico d × t: igual ao da alternativa C, mas com os rótulos trocados: a reta inclinada que parte da origem é $S_1$ e a reta horizontal é $S_2$.]

(Enunciado e figura: PAS/UFLA 2ª etapa (Grupo XXI, triênio 2020–2022), prova de 25/09/2021 — Universidade Federal de Lavras.)
