São Camilo 2018 (2º semestre) — questão 50 de Física
Enunciado em texto
A figura representa um circuito elétrico de lâmpadas utilizadas na decoração de árvores de natal.

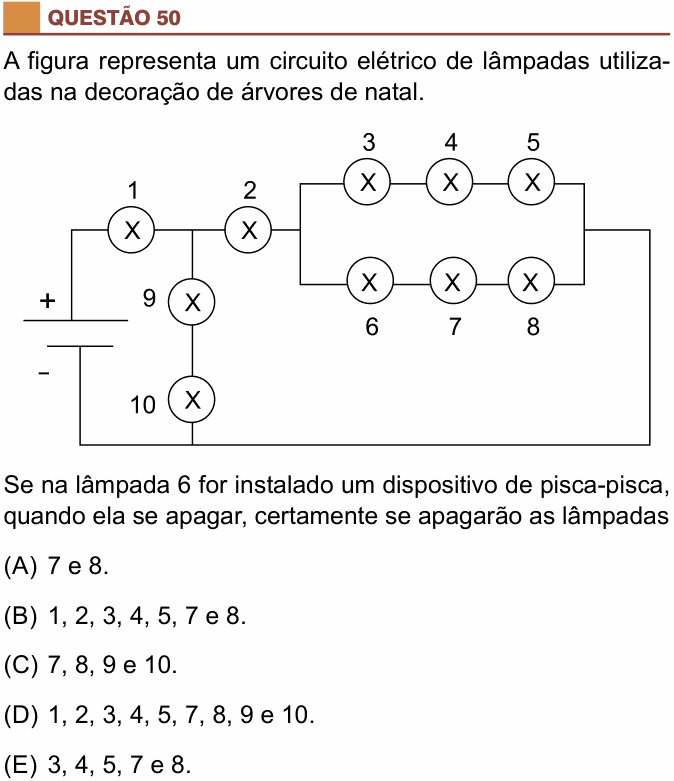

[Figura: o polo + da fonte (à esquerda) liga-se à lâmpada 1. Depois da lâmpada 1 há um nó, do qual partem dois caminhos: um desce pelas lâmpadas 9 e 10, em série, até o fio de baixo; o outro segue pela lâmpada 2 até um segundo nó, onde o circuito se divide em dois ramos paralelos: o de cima com as lâmpadas 3, 4 e 5 em série, e o de baixo com as lâmpadas 6, 7 e 8 em série. Os dois ramos se juntam à direita, e o fio desce e volta, pela parte de baixo, ao polo − da fonte, no mesmo fio onde chega a lâmpada 10.]
Se na lâmpada 6 for instalado um dispositivo de pisca-pisca, quando ela se apagar, certamente se apagarão as lâmpadas
(A) 7 e 8.
(B) 1, 2, 3, 4, 5, 7 e 8.
(C) 7, 8, 9 e 10.
(D) 1, 2, 3, 4, 5, 7, 8, 9 e 10.
(E) 3, 4, 5, 7 e 8.
(Enunciado e figura: Vestibular São Camilo 2018 (2º semestre), Medicina, Prova II — São Camilo/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao Centro Universitário São Camilo e à Fundação VUNESP.
Resolução comentada
O que a questão pede: quais lâmpadas deixam de acender quando o pisca-pisca apaga a lâmpada 6.
Passo 1 — o que acontece quando o pisca-pisca apaga a lâmpada 6. O dispositivo interrompe a passagem de corrente por ela: é como abrir uma chave no lugar da lâmpada 6.
Passo 2 — quem está em série com a 6. As lâmpadas 6, 7 e 8 formam um único ramo, em série: a mesma corrente passa pelas três. Com a 6 aberta, não há corrente nesse ramo, e 7 e 8 apagam junto.
Passo 3 — e o resto do circuito? Os outros caminhos continuam fechados:
• pela fonte → 1 → 2 → 3, 4, 5 → volta à fonte;
• pela fonte → 1 → 9, 10 → volta à fonte.
Então 1, 2, 3, 4, 5, 9 e 10 continuam com corrente e acesas. O brilho delas muda (a resistência total aumenta e as correntes se redistribuem), mas nenhuma se apaga.
Conferindo: a questão diz “certamente se apagarão”: só se apaga com certeza quem perde todo caminho para a corrente, e isso só acontece com quem está no mesmo ramo da 6.
⚠️ A armadilha: achar que, num pisca-pisca, “todo mundo pisca junto” e marcar a (D). Ou apagar também o ramo 3-4-5 por estar “ao lado” do ramo da 6, como na (E). Ramos em paralelo são independentes: abrir um não interrompe o outro.
A ideia em uma frase: quando uma lâmpada abre o circuito, apagam só as que estão em série com ela no mesmo ramo; as dos outros ramos seguem acesas.
Resposta: alternativa A (7 e 8).
