PUC-SP 2019 (inverno) — questão 11 de Física
Enunciado em texto
Uma câmara escura de orifício consiste em uma caixa fechada, de paredes opacas e que possui um orifício em uma de suas faces. Na face oposta à do orifício, fixamos um vidro fosco, onde se formam as imagens dos objetos iluminados, localizados no exterior da caixa e posicionados defronte à face com o orifício. Uma placa na qual está impressa a letra G é iluminada e disposta em frente a uma câmara escura de orifício. A imagem que se forma na face oposta terá a aparência:
(A) [Figura: a letra G na posição normal.]
(B) [Figura: a letra G de cabeça para baixo, refletida de cima para baixo (abertura à direita, barrinha na parte de cima).]
(C) [Figura: a letra G girada de 180° (abertura à esquerda, barrinha na parte de cima, voltada para dentro).]
(D) [Figura: a letra G espelhada da esquerda para a direita (abertura à esquerda, barrinha na parte de baixo).]

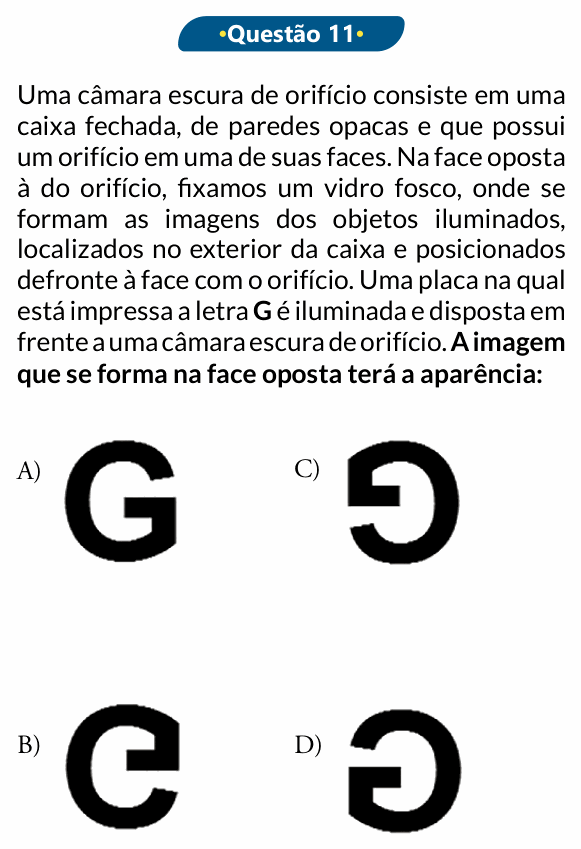

(Enunciado e figura: Vestibular PUC-SP 2019 (Inverno) — PUC-SP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica de São Paulo (PUC-SP).
Resolução comentada
O que a questão pede: como a letra G aparece no vidro fosco da câmara escura.
Passo 1 — os raios se cruzam no orifício. A luz anda em linha reta. O raio que sai do alto da letra passa pelo orifício e chega embaixo no vidro; o que sai de baixo chega em cima. Do mesmo jeito, o que sai da esquerda chega à direita, e vice-versa.
Passo 2 — inversão dupla = giro de 180°. Inverter ao mesmo tempo cima-baixo e esquerda-direita é o mesmo que girar a figura meia-volta no plano. A letra G girada de 180° fica com a abertura do lado esquerdo e a barrinha no alto: é o desenho (C).
Por que não as outras: (A) é a letra sem inversão; (B) inverte só de cima para baixo; (D) inverte só da esquerda para a direita, como um espelho plano.
⚠️ A armadilha: lembrar só que “a imagem sai de cabeça para baixo” e marcar (B). O cruzamento dos raios no orifício inverte nas duas direções ao mesmo tempo.
A ideia em uma frase: na câmara escura, os raios se cruzam no orifício e a imagem sai girada de 180°: invertida de cima para baixo e da esquerda para a direita.
Resposta: alternativa C.
