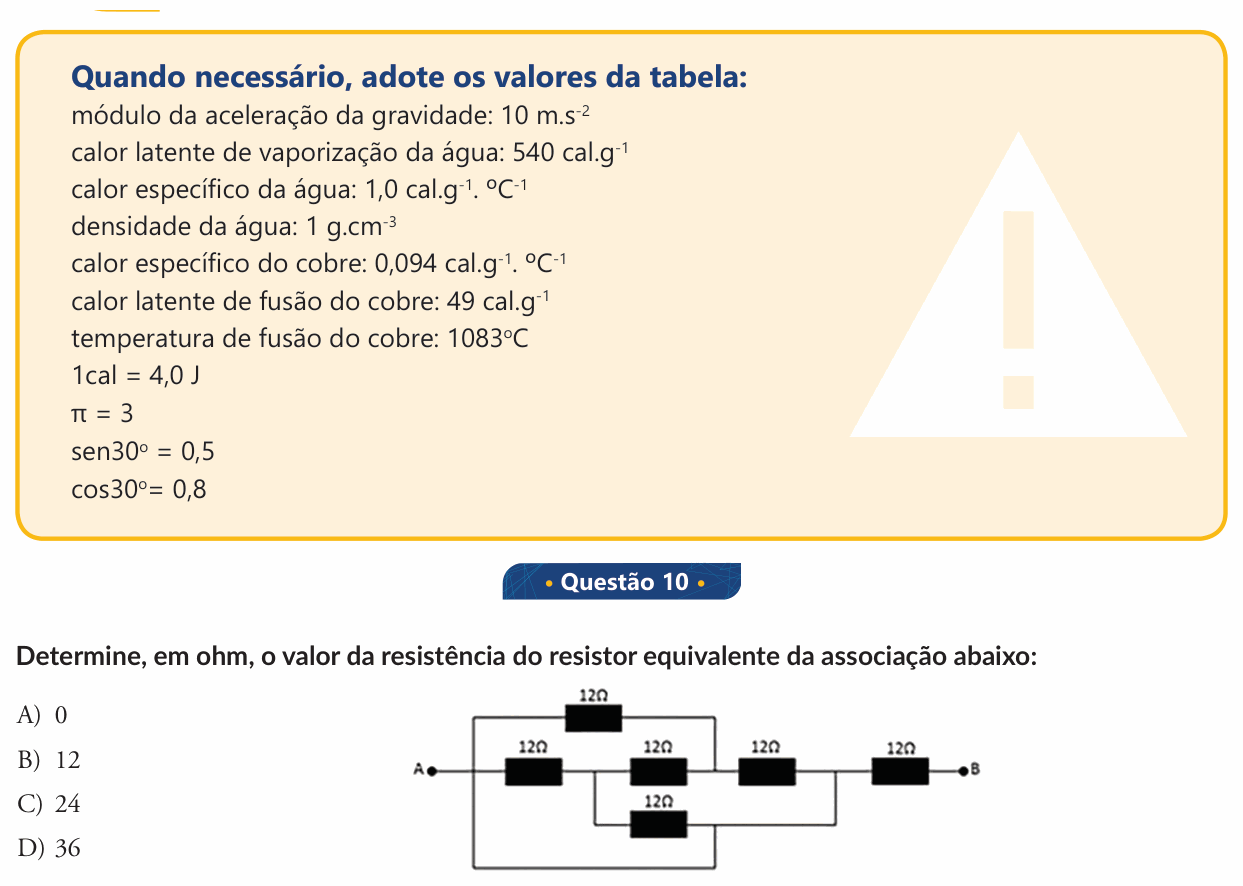

PUC-SP 2018 — questão 10 de Física

Enunciado em texto

Quando necessário, adote os valores da tabela:

módulo da aceleração da gravidade: $10\ \text{m.s}^{-2}$; calor latente de vaporização da água: $540\ \text{cal.g}^{-1}$; calor específico da água: $1{,}0\ \text{cal.g}^{-1}.{}^{\circ}\text{C}^{-1}$; densidade da água: $1\ \text{g.cm}^{-3}$; calor específico do cobre: $0{,}094\ \text{cal.g}^{-1}.{}^{\circ}\text{C}^{-1}$; calor latente de fusão do cobre: $49\ \text{cal.g}^{-1}$; temperatura de fusão do cobre: $1083\ {}^{\circ}\text{C}$; 1cal = 4,0 J; π = 3; sen30° = 0,5; cos30°= 0,8

Determine, em ohm, o valor da resistência do resistor equivalente da associação abaixo:

[Figura: circuito entre os terminais A (à esquerda) e B (à direita), com seis resistores de 12 Ω. Na linha principal, de A para B, há quatro resistores em sequência: o 1º liga A ao nó P; o 2º liga P ao nó Q; o 3º liga Q ao nó R; o 4º liga R ao terminal B. Logo depois de A, um fio vertical sobe e desce. Por cima, esse fio passa por um 5º resistor de 12 Ω e desce até o nó Q. Por baixo, esse fio (sem resistor) vai para a direita e sobe até o fio do 6º resistor de 12 Ω, que fica abaixo da linha principal e liga o nó P ao nó R; o fio de baixo encosta no trecho entre o 6º resistor e o nó R.]

(A) 0

(B) 12

(C) 24

(D) 36

(Enunciado e figura: Vestibular PUC-SP 2018 — PUC-SP.)
