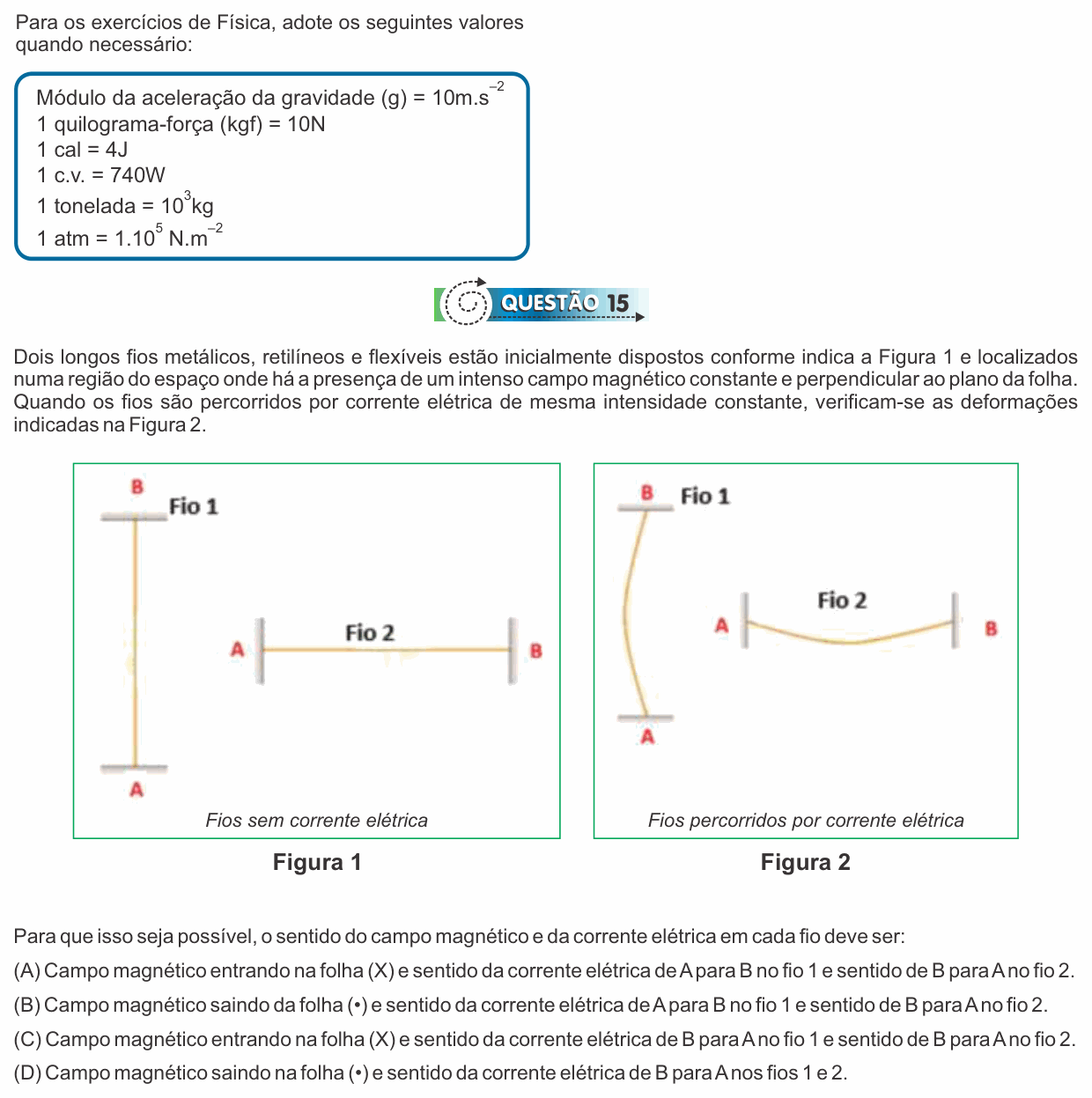

PUC-SP 2017 — questão 15 de Física

Enunciado em texto

Para os exercícios de Física, adote os seguintes valores quando necessário:

Módulo da aceleração da gravidade (g) = $10\text{m.s}^{-2}$; 1 quilograma-força (kgf) = 10N; 1 cal = 4J; 1 c.v. = 740W; 1 tonelada = $10^{3}$kg; 1 atm = $1.10^{5}\ \text{N.m}^{-2}$

Dois longos fios metálicos, retilíneos e flexíveis estão inicialmente dispostos conforme indica a Figura 1 e localizados numa região do espaço onde há a presença de um intenso campo magnético constante e perpendicular ao plano da folha. Quando os fios são percorridos por corrente elétrica de mesma intensidade constante, verificam-se as deformações indicadas na Figura 2.

[Figura 1 (“Fios sem corrente elétrica”): o Fio 1 é vertical, esticado entre um suporte em cima (ponto B) e outro embaixo (ponto A). O Fio 2 é horizontal, esticado entre um suporte à esquerda (ponto A) e outro à direita (ponto B). Figura 2 (“Fios percorridos por corrente elétrica”): o Fio 1 está curvado para a esquerda, e o Fio 2 está curvado para baixo.]

Para que isso seja possível, o sentido do campo magnético e da corrente elétrica em cada fio deve ser:

(A) Campo magnético entrando na folha (X) e sentido da corrente elétrica de A para B no fio 1 e sentido de B para A no fio 2.

(B) Campo magnético saindo da folha (•) e sentido da corrente elétrica de A para B no fio 1 e sentido de B para A no fio 2.

(C) Campo magnético entrando na folha (X) e sentido da corrente elétrica de B para A no fio 1 e sentido de B para A no fio 2.

(D) Campo magnético saindo na folha (•) e sentido da corrente elétrica de B para A nos fios 1 e 2.

(Enunciado e figura: Vestibular PUC-SP 2017 — PUC-SP.)
