FUVEST 2012 — questão 83 de Física

Enunciado em texto

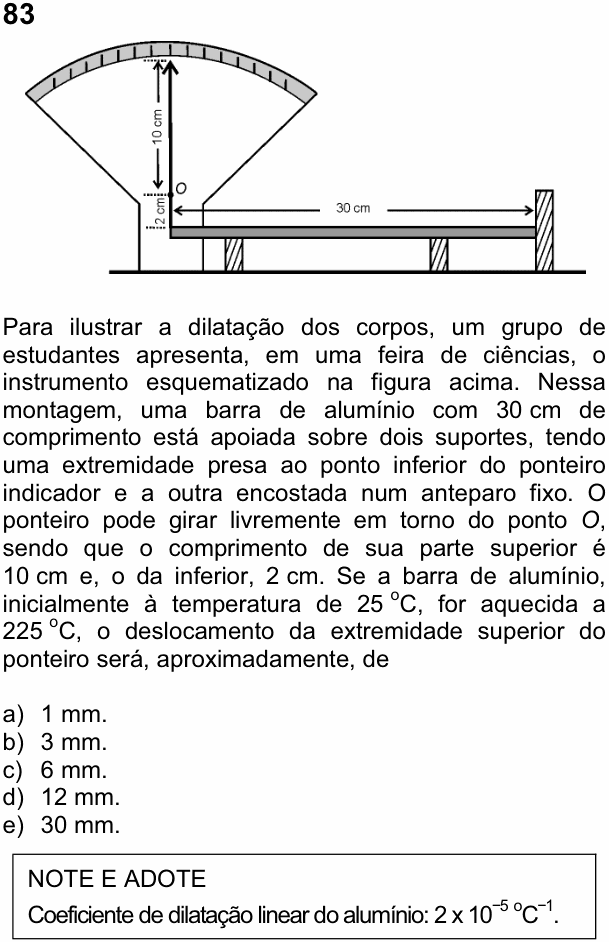

[Figura: uma barra horizontal de 30 cm apoiada em dois suportes; a ponta da direita encosta num anteparo fixo, e a ponta da esquerda está presa à extremidade inferior de um ponteiro vertical. O ponteiro gira em torno do ponto O: a parte de baixo, entre a barra e O, mede 2 cm; a parte de cima, de O até a ponta, mede 10 cm. A ponta superior se move diante de uma escala em arco.]

Para ilustrar a dilatação dos corpos, um grupo de estudantes apresenta, em uma feira de ciências, o instrumento esquematizado na figura acima. Nessa montagem, uma barra de alumínio com 30 cm de comprimento está apoiada sobre dois suportes, tendo uma extremidade presa ao ponto inferior do ponteiro indicador e a outra encostada num anteparo fixo. O ponteiro pode girar livremente em torno do ponto O, sendo que o comprimento de sua parte superior é 10 cm e, o da inferior, 2 cm. Se a barra de alumínio, inicialmente à temperatura de 25 °C, for aquecida a 225 °C, o deslocamento da extremidade superior do ponteiro será, aproximadamente, de

a) 1 mm.

b) 3 mm.

c) 6 mm.

d) 12 mm.

e) 30 mm.

Note e adote: Coeficiente de dilatação linear do alumínio: $2 \times 10^{-5}\ {}^{\circ}\text{C}^{-1}$.

(Enunciado e figura: Vestibular FUVEST 2012, 1ª fase, prova V — Fuvest/USP.)
