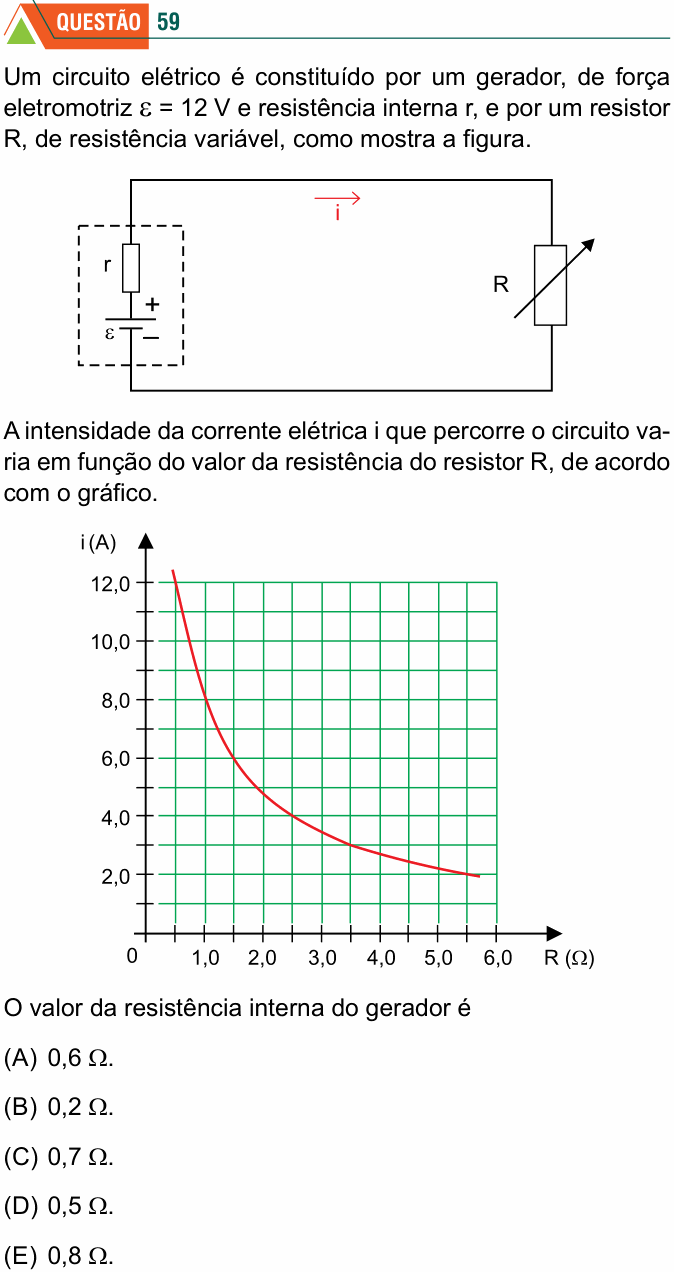

FMABC 2020 — questão 59 de Física

Enunciado em texto

Um circuito elétrico é constituído por um gerador, de força eletromotriz $\varepsilon$ = 12 V e resistência interna r, e por um resistor R, de resistência variável, como mostra a figura.

[Figura: circuito de uma malha só. À esquerda, dentro de um retângulo tracejado (o gerador), a resistência interna r em série com a bateria $\varepsilon$ (polo + em cima, polo − embaixo). À direita, o resistor variável R (um retângulo atravessado por uma seta inclinada). No fio de cima, uma seta indica a corrente i para a direita.]

A intensidade da corrente elétrica i que percorre o circuito varia em função do valor da resistência do resistor R, de acordo com o gráfico.

[Gráfico: corrente i (A), de 0 a 12,0 (marcas a cada 1,0, rótulos a cada 2,0), em função de R (Ω), de 0 a 6,0 (quadriculado a cada 0,5). A curva decresce, partindo de perto de 12 A em R ≈ 0,5 Ω. Pontos que caem em cruzamentos da malha: i = 8,0 A em R = 1,0 Ω; i = 6,0 A em R = 1,5 Ω; i = 4,0 A em R = 2,5 Ω; i = 3,0 A em R = 3,5 Ω; e a curva termina perto de i = 2,0 A em R ≈ 5,5 Ω.]

O valor da resistência interna do gerador é

(A) 0,6 Ω.

(B) 0,2 Ω.

(C) 0,7 Ω.

(D) 0,5 Ω.

(E) 0,8 Ω.

(Enunciado e figura: Vestibular FMABC 2020, Medicina, Prova de Conhecimentos Gerais — FMABC/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao Centro Universitário FMABC e à Fundação VUNESP.
