FMABC 2020 — questão 57 de Física

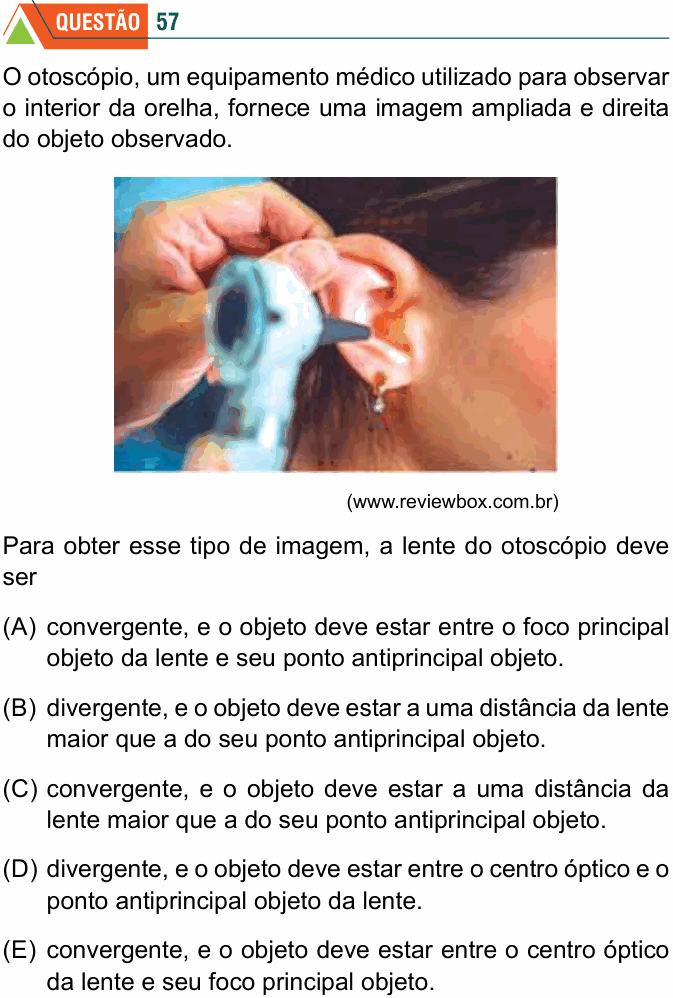

Enunciado em texto
O otoscópio, um equipamento médico utilizado para observar o interior da orelha, fornece uma imagem ampliada e direita do objeto observado.
[Foto: uma mão segura um otoscópio, cuja ponta cônica está encostada na entrada da orelha de uma pessoa; do lado do observador, vê-se a lente do aparelho.]
(www.reviewbox.com.br)
Para obter esse tipo de imagem, a lente do otoscópio deve ser
(A) convergente, e o objeto deve estar entre o foco principal objeto da lente e seu ponto antiprincipal objeto.
(B) divergente, e o objeto deve estar a uma distância da lente maior que a do seu ponto antiprincipal objeto.
(C) convergente, e o objeto deve estar a uma distância da lente maior que a do seu ponto antiprincipal objeto.
(D) divergente, e o objeto deve estar entre o centro óptico e o ponto antiprincipal objeto da lente.
(E) convergente, e o objeto deve estar entre o centro óptico da lente e seu foco principal objeto.
(Enunciado e figura: Vestibular FMABC 2020, Medicina, Prova de Conhecimentos Gerais — FMABC/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao Centro Universitário FMABC e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o tipo de lente e a posição do objeto que dão uma imagem ampliada e direita.
Passo 1 — a lente divergente está fora. Uma lente divergente, para objeto real, dá sempre imagem virtual, direita e menor que o objeto, esteja ele onde estiver. Ela nunca amplia. Caem (B) e (D).
Passo 2 — as posições na lente convergente. Seja f a distância focal (o ponto antiprincipal fica a 2f):
• objeto além do ponto antiprincipal (p > 2f): imagem real, invertida e menor — alternativa (C);
• objeto entre o antiprincipal e o foco (f < p < 2f): imagem real, invertida e maior — alternativa (A). É ampliada, mas invertida;
• objeto entre o foco e a lente (p < f): imagem virtual, direita e maior. É a lupa, e é o que o otoscópio faz.
Conferindo pela equação: com p < f, é negativo, então a imagem é virtual; o aumento é positivo (direita) e maior que 1.
⚠️ A armadilha: marcar a alternativa A porque ela também dá imagem ampliada. Só que, entre o foco e o ponto antiprincipal, a imagem é real e invertida; o enunciado pede imagem direita.
A ideia em uma frase: imagem ampliada e direita é coisa de lupa: lente convergente com o objeto entre a lente e o foco.
Resposta: alternativa E (convergente, objeto entre o centro óptico e o foco).
