FACISB 2021 — questão 70 de Física
Enunciado em texto

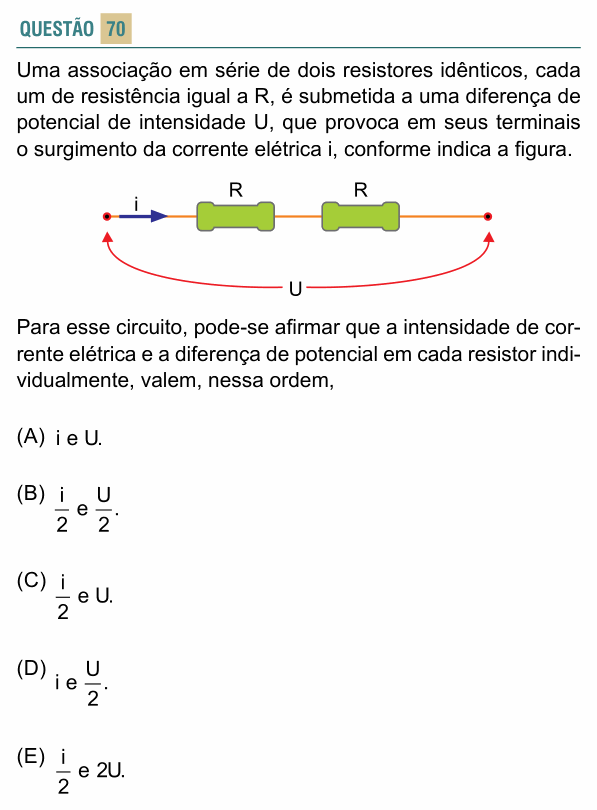

Uma associação em série de dois resistores idênticos, cada um de resistência igual a R, é submetida a uma diferença de potencial de intensidade U, que provoca em seus terminais o surgimento da corrente elétrica i, conforme indica a figura.
[Figura: dois resistores R ligados em série entre dois terminais; uma seta i no fio da esquerda indica a corrente; uma seta curva ligando os dois terminais extremos indica a tensão U aplicada sobre a associação toda.]
Para esse circuito, pode-se afirmar que a intensidade de corrente elétrica e a diferença de potencial em cada resistor individualmente, valem, nessa ordem,
(A) i e U.
(B) e .
(C) e U.
(D) i e .
(E) e 2U.
(Enunciado e figura: Vestibular FACISB 2021 — FACISB/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Ciências da Saúde de Barretos Dr. Paulo Prata (FACISB) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: a corrente e a tensão em cada um dos dois resistores.
Passo 1 — corrente. Em série há um único caminho: a mesma corrente i atravessa os dois resistores, sem se dividir.
Passo 2 — tensão. Em série as tensões se somam: . Como os resistores são iguais e têm a mesma corrente, pela lei de Ohm têm a mesma tensão:
⚠️ A armadilha: trocar as regras de série e paralelo. Quem divide a corrente é o paralelo (aí sairia i/2 e U, a alternativa C); na série, quem se divide é a tensão.
A ideia em uma frase: em série a corrente é a mesma e a tensão se reparte; em paralelo a tensão é a mesma e a corrente se reparte.
Resposta: alternativa D (i e U/2).
