EsPCEx 2016/2017 — questão 25 de Física
Enunciado em texto

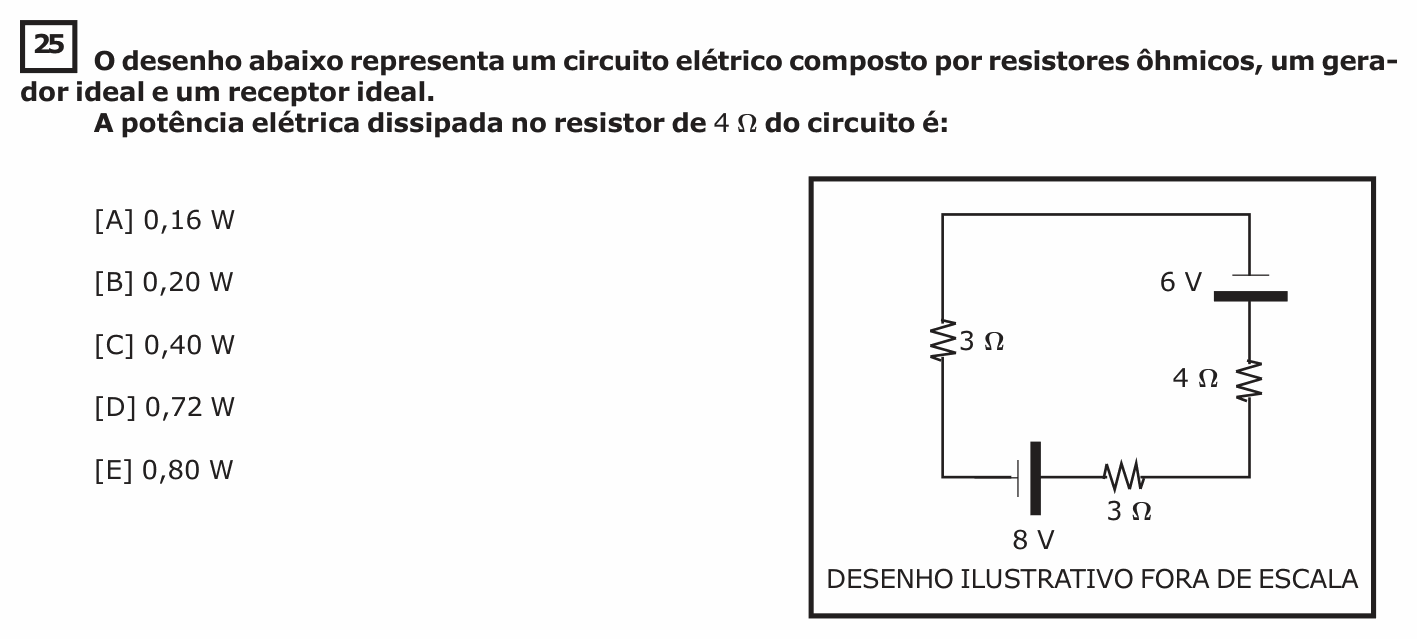

O desenho abaixo representa um circuito elétrico composto por resistores ôhmicos, um gerador ideal e um receptor ideal.
A potência elétrica dissipada no resistor de 4 Ω do circuito é:
[Figura: circuito de uma só malha com um gerador de 8 V, um receptor de 6 V e resistores de 3 Ω, 4 Ω e 3 Ω, todos em série. Desenho ilustrativo – fora de escala.]
(A) 0,16 W
(B) 0,20 W
(C) 0,40 W
(D) 0,72 W
(E) 0,80 W
(Enunciado e figura: EsPCEx — Concurso de Admissão 2016/2017, 1º dia, Modelo A.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola Preparatória de Cadetes do Exército (EsPCEx), do Exército Brasileiro.
Resolução comentada
O que a questão pede: a potência no resistor de 4 Ω.
Passo 1 — a corrente. Malha única, com o gerador de 8 V empurrando a corrente contra o receptor de 6 V (a fem maior manda):
Passo 2 — a potência no 4 Ω:
⚠️ A armadilha: somar as fem (14 V e 1,4 A) como se fossem dois geradores. O receptor tem a fem contra a corrente.
A ideia em uma frase: numa malha com gerador e receptor, i = (E − E′)/R_total.
Resposta: alternativa A.
