EEAR 2018 (CFS 1) — questão 95 de Física
Enunciado em texto

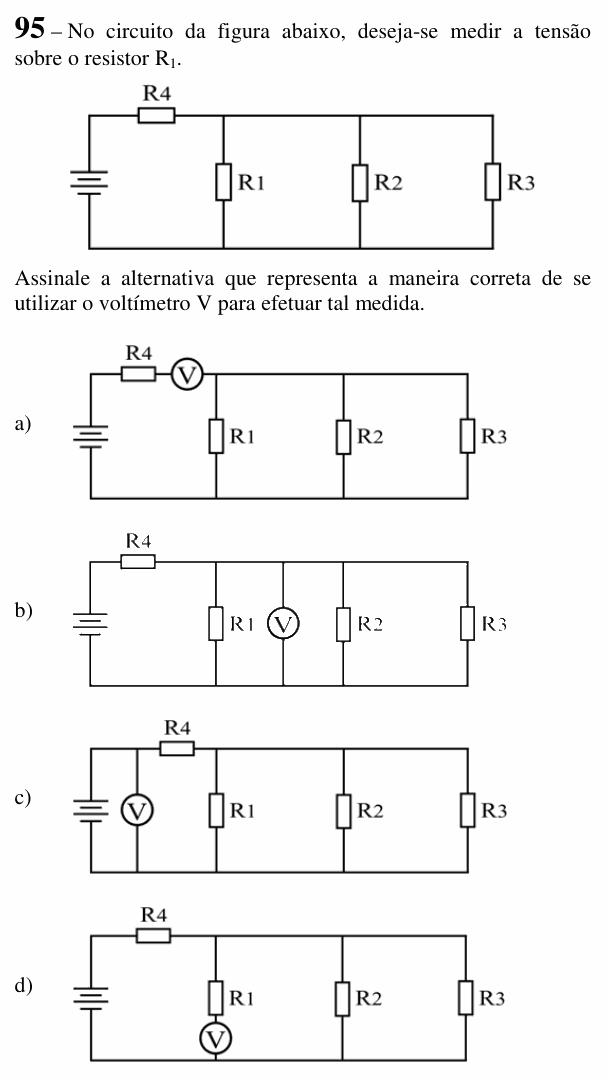

No circuito da figura abaixo, deseja-se medir a tensão sobre o resistor .
[Figura: uma bateria à esquerda; no fio de cima, logo depois dela, o resistor R4 em série. Depois, três resistores verticais, R1, R2 e R3, ligados entre o fio de cima e o fio de baixo, isto é, em paralelo entre si. O fio de baixo volta à bateria.]
Assinale a alternativa que representa a maneira correta de se utilizar o voltímetro V para efetuar tal medida.
a) [Esquema: o mesmo circuito, com o voltímetro V intercalado no fio de cima, em série, logo depois de R4 e antes do ramo de R1.]
b) [Esquema: o mesmo circuito, com o voltímetro V num ramo vertical próprio entre R1 e R2, ligado do fio de cima ao fio de baixo, em paralelo com R1.]
c) [Esquema: o mesmo circuito, com o voltímetro V num ramo vertical entre a bateria e R4, ligado do fio de cima ao fio de baixo, em paralelo com a bateria.]
d) [Esquema: o mesmo circuito, com o voltímetro V intercalado no próprio ramo de R1, abaixo dele, em série com R1.]
(Enunciado e figura: Exame de Admissão ao CFS 1/2018 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: onde ligar o voltímetro para medir a tensão em .
Passo 1 — a regra. O voltímetro mede a diferença de potencial entre dois pontos, então se liga em paralelo, com um terminal em cada extremo do que se quer medir. Ele tem resistência muito alta, para quase não desviar corrente.
Passo 2 — os extremos de . está ligado entre o fio de cima (depois de ) e o fio de baixo. Um voltímetro ligado entre esses dois fios, em qualquer ponto depois de , mede a tensão de , que é a mesma de e (estão os três em paralelo). É o que faz a (B).
Por que não as outras: (A) e (D) põem o voltímetro em série: sua resistência enorme praticamente corta a corrente, e a leitura não é a tensão de . (C) liga o voltímetro em paralelo com a bateria, antes de : mede a tensão de mais a queda em .
⚠️ A armadilha: a (C), porque o voltímetro está em paralelo, mas com a coisa errada. Paralelo, sim, mas com os terminais nos extremos de .
A ideia em uma frase: voltímetro vai em paralelo com o que se quer medir; amperímetro é que vai em série.
Resposta: alternativa B.
