UFRGS 2014 — questão 21 de Física
Enunciado em texto

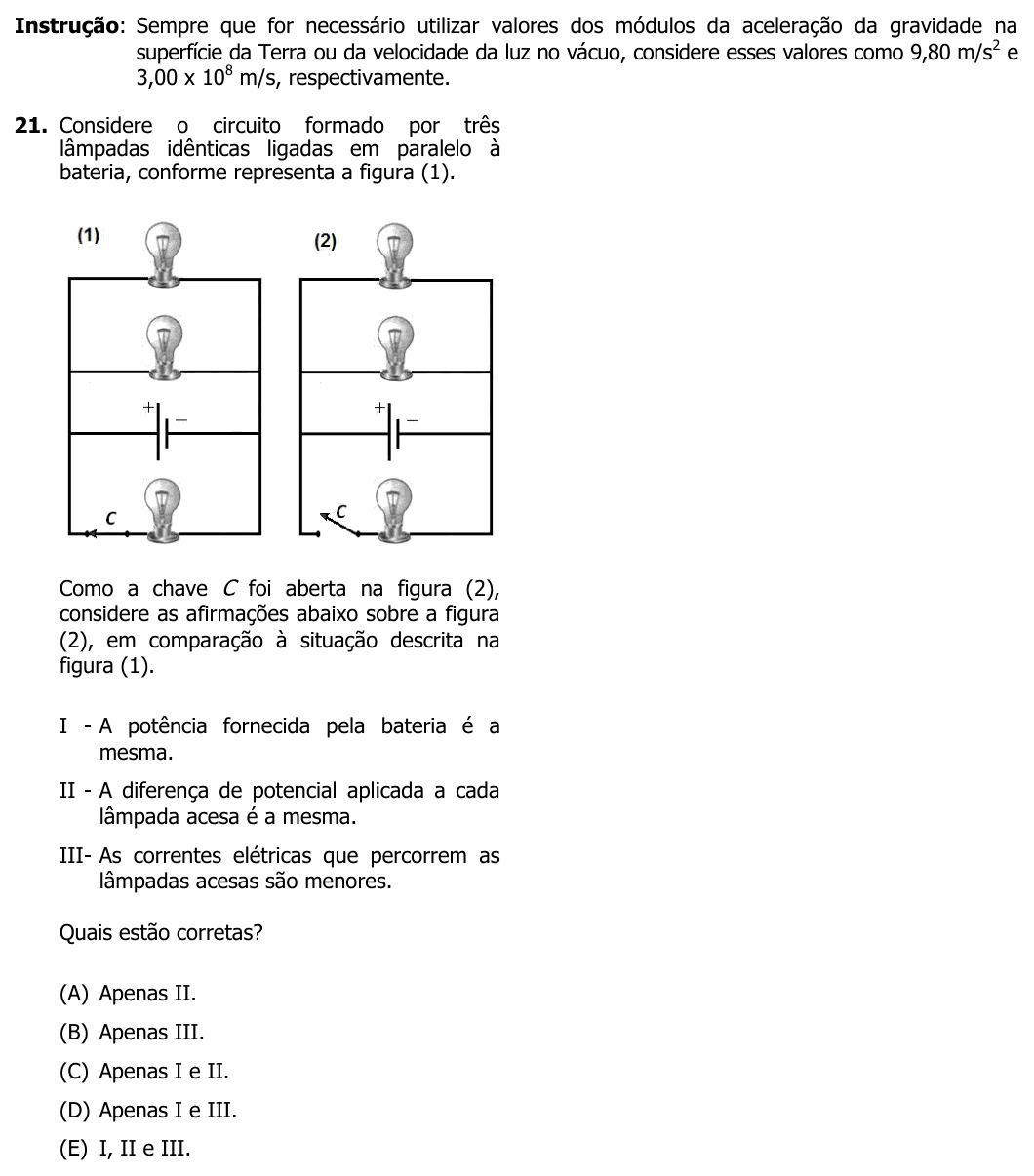

Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à bateria, conforme representa a figura (1).
[Figura (1): um circuito com ramos horizontais ligados entre os mesmos dois fios verticais: no de cima, uma lâmpada; no seguinte, outra lâmpada; no do meio, a bateria (+ e −); no de baixo, a chave C, fechada, e a terceira lâmpada. Figura (2): o mesmo circuito, com a chave C aberta.]
Como a chave C foi aberta na figura (2), considere as afirmações abaixo sobre a figura (2), em comparação à situação descrita na figura (1).
I - A potência fornecida pela bateria é a mesma.
II - A diferença de potencial aplicada a cada lâmpada acesa é a mesma.
III- As correntes elétricas que percorrem as lâmpadas acesas são menores.
Quais estão corretas?
(A) Apenas II.
(B) Apenas III.
(C) Apenas I e II.
(D) Apenas I e III.
(E) I, II e III.
(Enunciado e figura: Concurso Vestibular UFRGS 2014, Física — UFRGS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Rio Grande do Sul (UFRGS), Comissão Permanente de Seleção (COPERSE).
Resolução comentada
O que a questão pede: o que muda quando uma das três lâmpadas em paralelo é desligada.
A chave do problema: em paralelo, cada lâmpada está ligada diretamente aos terminais da bateria. Tratando a bateria como ideal (o enunciado não fala em resistência interna), a ddp em cada ramo é a ddp da bateria, com ou sem os outros ramos.
II — Correta. As duas lâmpadas que continuam acesas seguem com a mesma ddp, a da bateria.
III — Errada. Mesma ddp e mesma resistência: pela lei de Ohm, a corrente em cada lâmpada acesa é a mesma de antes. Elas continuam com o mesmo brilho.
I — Errada. A bateria agora alimenta duas lâmpadas em vez de três. A corrente total cai de 3i para 2i, e a potência fornecida, , cai para 2/3 do valor inicial.
⚠️ A armadilha: pensar que a bateria “manda” sempre a mesma corrente total, que agora se divide por duas lâmpadas. Quem pensa assim acha que a corrente em cada lâmpada aumenta. O que a bateria (ideal) mantém é a ddp; cada ramo puxa a corrente que precisa.
A ideia em uma frase: em paralelo, cada ramo é independente: desligar um não muda a ddp nem a corrente dos outros, só a corrente total e a potência da fonte.
Resposta: alternativa A (apenas II).
