UFPR 2017 — questão 52 de Física
Enunciado em texto

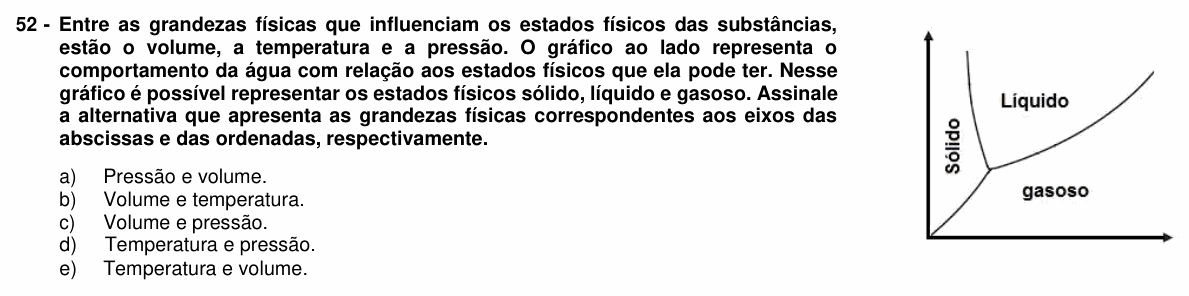

Entre as grandezas físicas que influenciam os estados físicos das substâncias, estão o volume, a temperatura e a pressão. O gráfico ao lado representa o comportamento da água com relação aos estados físicos que ela pode ter. Nesse gráfico é possível representar os estados físicos sólido, líquido e gasoso. Assinale a alternativa que apresenta as grandezas físicas correspondentes aos eixos das abscissas e das ordenadas, respectivamente.
[Gráfico: eixos sem rótulos. Três curvas partem de um mesmo ponto: uma sobe da origem até esse ponto; dele, outra sobe quase vertical, ligeiramente inclinada para a esquerda; e uma terceira sobe para a direita, curvando-se para cima. As regiões ficam rotuladas: “Sólido” à esquerda (entre o eixo vertical e as duas primeiras curvas), “Líquido” em cima à direita e “gasoso” embaixo à direita.]
A) Pressão e volume.
B) Volume e temperatura.
C) Volume e pressão.
D) Temperatura e pressão.
E) Temperatura e volume.
(Enunciado e figura: Processo Seletivo UFPR 2017, 1ª fase (Conhecimentos Gerais) — Universidade Federal do Paraná, NC-UFPR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Paraná (UFPR) e ao seu Núcleo de Concursos (NC-UFPR).
Resolução comentada
O que a questão pede: quais grandezas estão nos eixos horizontal (abscissas) e vertical (ordenadas) do diagrama de fases da água.
Passo 1 — reconhecendo o gráfico. A figura é um diagrama de fases: três regiões (sólido, líquido e gasoso) separadas por três curvas que se encontram num ponto, o ponto triplo. Esse diagrama é feito, por convenção, com a temperatura no eixo horizontal e a pressão no vertical.
Passo 2 — conferindo pela disposição das regiões. Andando para a direita no gráfico (aquecendo), passa-se de sólido para líquido e de líquido para gasoso: é o que acontece quando a temperatura sobe. Andando para cima (comprimindo), o gasoso vira líquido: aumentar a pressão favorece o estado mais denso. A curva entre sólido e líquido levemente inclinada para a esquerda é a marca da água: para ela, aumentar a pressão abaixa a temperatura de fusão (o gelo é menos denso que a água líquida).
Por que não as outras: volume não é eixo do diagrama de fases. Um gráfico pressão × volume é o das transformações dos gases (isotermas), e nele os estados não aparecem como três regiões separadas por curvas que se encontram num ponto.
⚠️ A armadilha: inverter a ordem pedida. A alternativa diz “abscissas e ordenadas, respectivamente”: primeiro o eixo horizontal (temperatura), depois o vertical (pressão).
A ideia em uma frase: diagrama de fases: temperatura na horizontal, pressão na vertical; aquecer leva ao gasoso, comprimir leva ao líquido ou ao sólido.
Resposta: alternativa D (temperatura e pressão).
