UEA 2022 — questão 66 de Física
Enunciado em texto

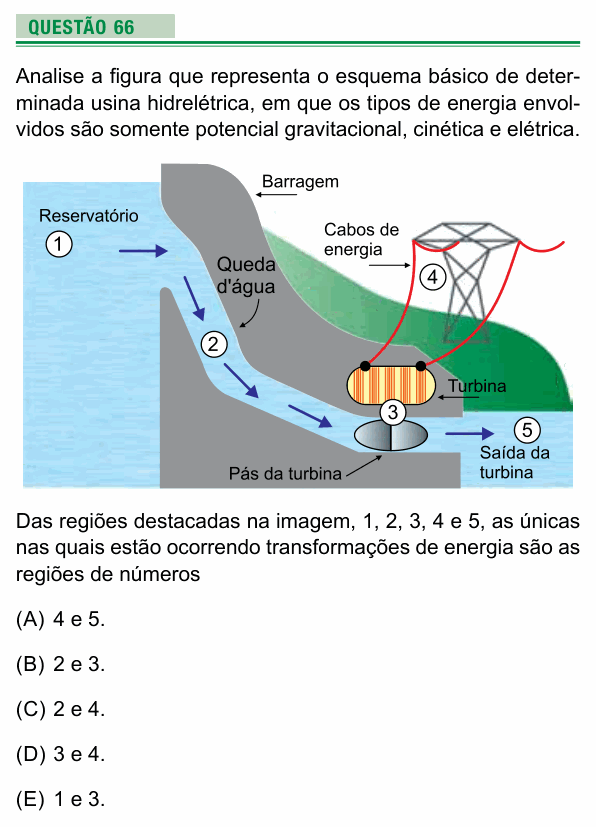

Analise a figura que representa o esquema básico de determinada usina hidrelétrica, em que os tipos de energia envolvidos são somente potencial gravitacional, cinética e elétrica.
[Figura: corte de uma barragem. À esquerda, o “Reservatório” (região 1), com água parada no alto. A água entra por um duto inclinado que desce pela barragem: a “Queda d’água” (região 2, com setas descendo). Embaixo, a água passa pelas “Pás da turbina”, ligadas por um eixo à “Turbina” (região 3). Da turbina saem “Cabos de energia” que sobem até uma torre de transmissão (região 4). À direita, a água sai pela “Saída da turbina” (região 5), com seta horizontal.]
Das regiões destacadas na imagem, 1, 2, 3, 4 e 5, as únicas nas quais estão ocorrendo transformações de energia são as regiões de números
(A) 4 e 5.
(B) 2 e 3.
(C) 2 e 4.
(D) 3 e 4.
(E) 1 e 3.
(Enunciado e figura: Vestibular UEA 2022, Prova de Conhecimentos Gerais — UEA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado do Amazonas (UEA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: em quais regiões uma forma de energia está virando outra (e não só sendo armazenada ou transportada).
Passo 1 — região por região.
• 1, reservatório: a água está parada no alto; tem energia potencial gravitacional armazenada, sem transformação.
• 2, queda d’água: a água desce pelo duto e ganha velocidade: energia potencial → cinética. Há transformação.
• 3, turbina: a água em movimento gira as pás, e o gerador acoplado converte esse movimento em eletricidade: energia cinética → elétrica. Há transformação.
• 4, cabos: apenas transportam a energia elétrica (o enunciado considera só os três tipos, então perdas por aquecimento ficam de fora).
• 5, saída: a água que já passou pela turbina segue com a energia cinética que sobrou; nada se transforma ali.
Passo 2 — conclusão: as transformações ocorrem nas regiões 2 e 3.
⚠️ A armadilha: a (D), pensando que nos cabos a energia “vira” elétrica. Ela já sai elétrica do gerador; os cabos só a levam até o consumidor.
A ideia em uma frase: na hidrelétrica, a queda transforma potencial em cinética e a turbina com o gerador transforma cinética em elétrica; o resto só armazena ou transporta.
Resposta: alternativa B (2 e 3).
