São Camilo 2016 — questão 47 de Física
Enunciado em texto

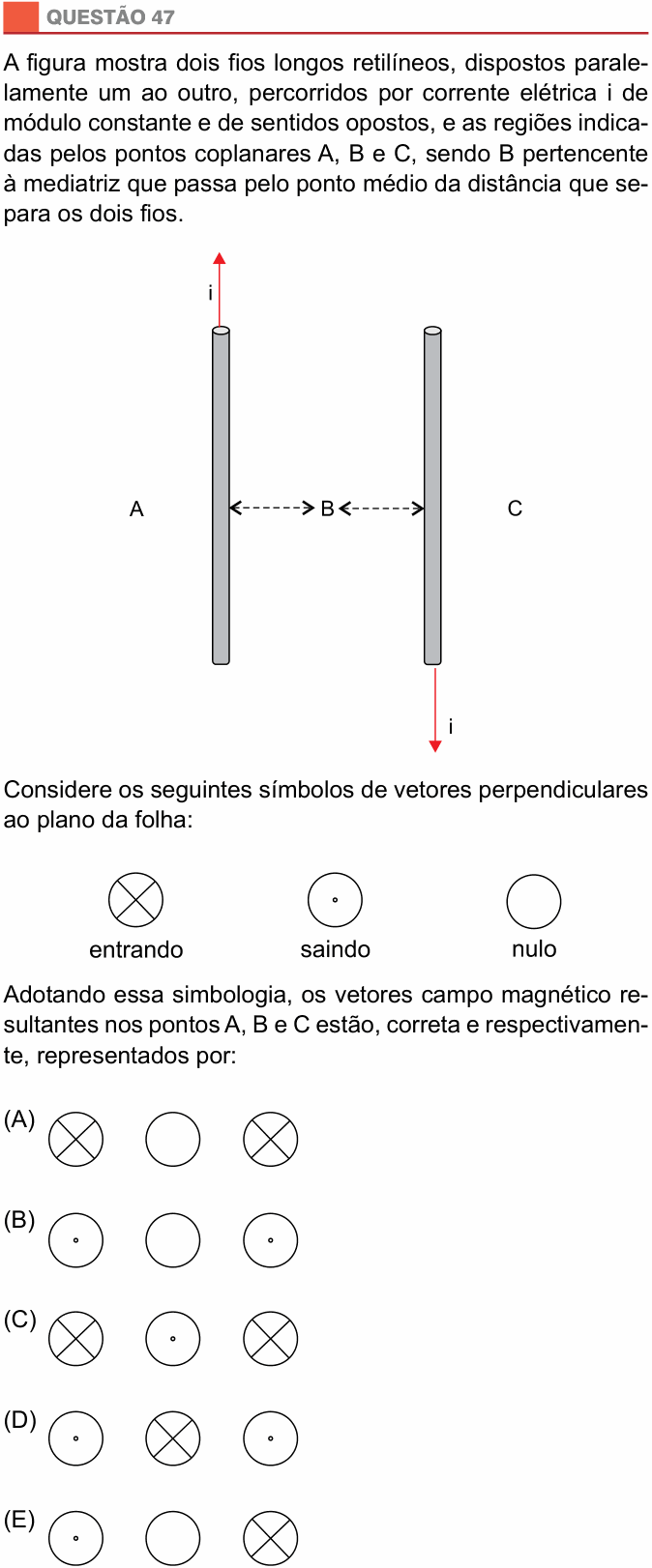

A figura mostra dois fios longos retilíneos, dispostos paralelamente um ao outro, percorridos por corrente elétrica i de módulo constante e de sentidos opostos, e as regiões indicadas pelos pontos coplanares A, B e C, sendo B pertencente à mediatriz que passa pelo ponto médio da distância que separa os dois fios.
[Figura: dois fios verticais paralelos. No fio da esquerda, a corrente i aponta para cima; no da direita, para baixo. O ponto A fica à esquerda do fio da esquerda; o ponto B fica no meio, entre os fios, à mesma distância dos dois (setas tracejadas); o ponto C fica à direita do fio da direita.]
Considere os seguintes símbolos de vetores perpendiculares ao plano da folha:
[Símbolos: círculo com um X = entrando; círculo com um ponto no centro = saindo; círculo vazio = nulo.]
Adotando essa simbologia, os vetores campo magnético resultantes nos pontos A, B e C estão, correta e respectivamente, representados por:
(A) [A: entrando; B: nulo; C: entrando.]
(B) [A: saindo; B: nulo; C: saindo.]
(C) [A: entrando; B: saindo; C: entrando.]
(D) [A: saindo; B: entrando; C: saindo.]
(E) [A: saindo; B: nulo; C: entrando.]
(Enunciado e figura: Vestibular São Camilo 2016, Medicina, Prova II — São Camilo/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao Centro Universitário São Camilo e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o sentido do campo magnético resultante em A, B e C.
Passo 1 — a regra da mão direita. Polegar no sentido da corrente, os dedos curvados dão o sentido das linhas de campo em volta do fio. Para um fio vertical:
• corrente para cima: à direita do fio o campo entra na folha; à esquerda, sai;
• corrente para baixo: é o contrário: à direita sai; à esquerda entra.
Passo 2 — ponto B (entre os fios). B está à direita do fio 1 (corrente para cima): campo entrando. Está à esquerda do fio 2 (corrente para baixo): campo também entrando. Os dois se somam: entrando.
Passo 3 — ponto A (à esquerda dos dois). O fio 1, mais próximo, dá campo saindo; o fio 2, mais distante, dá campo entrando. O campo de um fio diminui com a distância (), então vence o do fio mais próximo: saindo.
Passo 4 — ponto C (à direita dos dois). O fio 2, mais próximo, dá campo saindo (à direita de corrente para baixo); o fio 1, mais distante, dá entrando. Vence o mais próximo: saindo.
Sequência: saindo, entrando, saindo.
⚠️ A armadilha: marcar campo nulo no ponto médio B, como em (A), (B) e (E). O campo se anula entre dois fios quando as correntes têm o mesmo sentido. Com correntes opostas, os campos entre os fios apontam para o mesmo lado e se reforçam.
A ideia em uma frase: correntes opostas: entre os fios os campos se somam; fora deles, vence o fio mais próximo.
Resposta: alternativa D (saindo, entrando, saindo).
