Santa Marcelina 2016 (2º semestre) — questão 60 de Física
Enunciado em texto

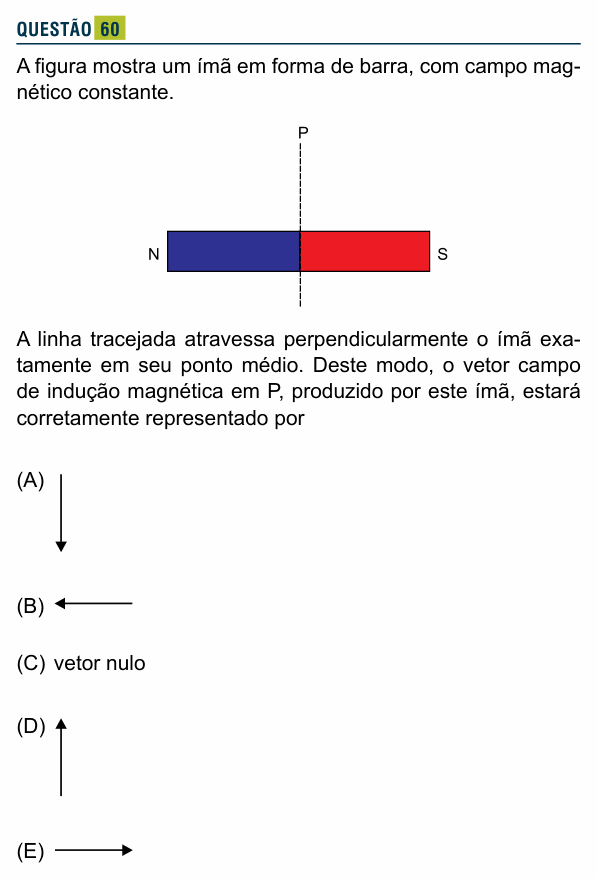

A figura mostra um ímã em forma de barra, com campo magnético constante.
[Figura: ímã em barra horizontal, com o polo N à esquerda e o polo S à direita. Uma linha tracejada vertical corta o ímã no meio; o ponto P está nessa linha, acima do ímã.]
A linha tracejada atravessa perpendicularmente o ímã exatamente em seu ponto médio. Deste modo, o vetor campo de indução magnética em P, produzido por este ímã, estará corretamente representado por
(A) [seta vertical para baixo]
(B) [seta horizontal para a esquerda]
(C) vetor nulo
(D) [seta vertical para cima]
(E) [seta horizontal para a direita]
(Enunciado e figura: Vestibular Santa Marcelina 2016 (2º semestre) — FASM/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: a direção e o sentido do campo do ímã no ponto P, acima do meio da barra.
Passo 1 — as linhas de campo fora do ímã. Do lado de fora, as linhas de indução saem do polo norte e entram no polo sul, fazendo arcos por cima e por baixo da barra.
Passo 2 — no ponto acima do meio. No meio do arco, a linha está no seu ponto mais alto, e ali ela é horizontal. Como vai do N (esquerda) para o S (direita), o campo em P aponta para a direita.
Conferindo por simetria: o polo N, à esquerda, “empurra” o campo para longe de si; o polo S, à direita, “puxa” o campo para si. Em P, à mesma distância dos dois, as componentes verticais se cancelam e as horizontais se somam, ambas para a direita.
⚠️ A armadilha: pensar no sentido do campo dentro do ímã, que vai de S para N (para a esquerda, alternativa B). Fora do ímã é o contrário.
A ideia em uma frase: fora do ímã, o campo vai do norte para o sul; no plano do meio da barra, ele é paralelo a ela.
Resposta: alternativa E (seta horizontal para a direita).
