Santa Marcelina 2016 (2º semestre) — questão 59 de Física
Enunciado em texto
As figuras mostram duas configurações possíveis para um circuito simples formado por um gerador de ddp U, uma lâmpada, um resistor AB e um cursor.

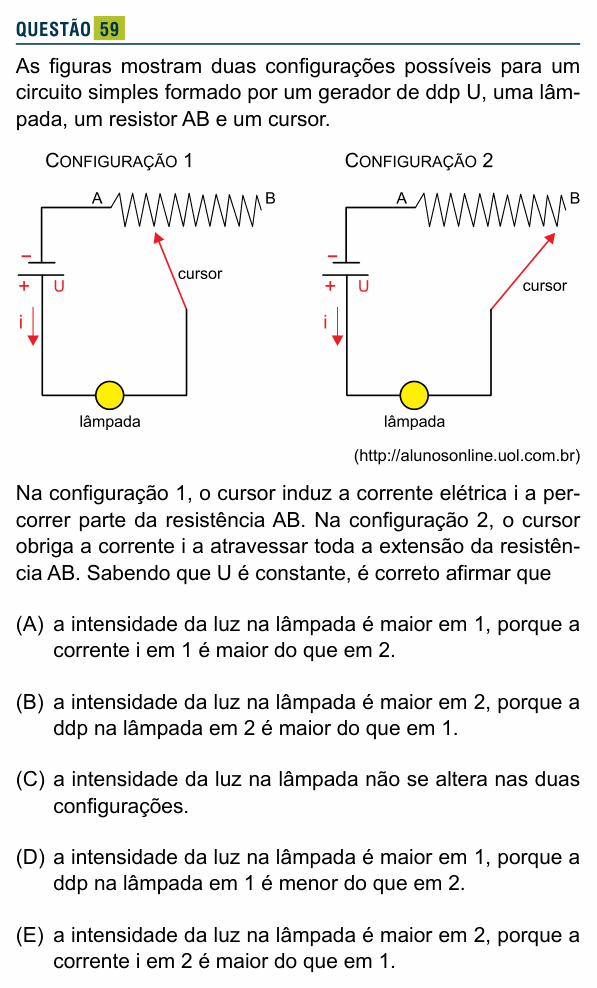

[Figura: dois circuitos iguais, Configuração 1 e Configuração 2. Em cada um, o gerador U (polo − em cima, + embaixo, com a corrente i indicada para baixo) liga-se à lâmpada, e da lâmpada um fio sobe até o cursor, que toca o resistor AB; a extremidade A do resistor liga-se de volta ao gerador. Na Configuração 1, o cursor toca o resistor num ponto intermediário, entre A e B; na Configuração 2, o cursor toca a extremidade B.]
(http://alunosonline.uol.com.br)
Na configuração 1, o cursor induz a corrente elétrica i a percorrer parte da resistência AB. Na configuração 2, o cursor obriga a corrente i a atravessar toda a extensão da resistência AB. Sabendo que U é constante, é correto afirmar que
(A) a intensidade da luz na lâmpada é maior em 1, porque a corrente i em 1 é maior do que em 2.
(B) a intensidade da luz na lâmpada é maior em 2, porque a ddp na lâmpada em 2 é maior do que em 1.
(C) a intensidade da luz na lâmpada não se altera nas duas configurações.
(D) a intensidade da luz na lâmpada é maior em 1, porque a ddp na lâmpada em 1 é menor do que em 2.
(E) a intensidade da luz na lâmpada é maior em 2, porque a corrente i em 2 é maior do que em 1.
(Enunciado e figura: Vestibular Santa Marcelina 2016 (2º semestre) — FASM/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: em qual configuração a lâmpada brilha mais, e por quê.
Passo 1 — o circuito é uma série. A lâmpada e o trecho do resistor percorrido pela corrente estão em série com o gerador:
Passo 2 — comparar. Na configuração 1, a corrente passa só por parte de AB: é menor, e a corrente é maior. Na 2, ela atravessa AB inteiro: resistência maior, corrente menor.
Passo 3 — o brilho. A potência na lâmpada é : com mais corrente, mais brilho. Também a ddp na lâmpada, , é maior em 1.
Por que não as outras: (B) e (E) dizem que brilha mais em 2, onde a corrente é menor. (C) ignora que a resistência total mudou. (D) acerta o brilho, mas erra o motivo: a ddp na lâmpada em 1 é maior, não menor.
⚠️ A armadilha: marcar a (D) só olhando a primeira metade da frase. A justificativa também tem de estar certa.
A ideia em uma frase: mais resistência em série, menos corrente, lâmpada mais fraca: é assim que funciona um dimmer de reostato.
Resposta: alternativa A (maior em 1, porque a corrente em 1 é maior).
