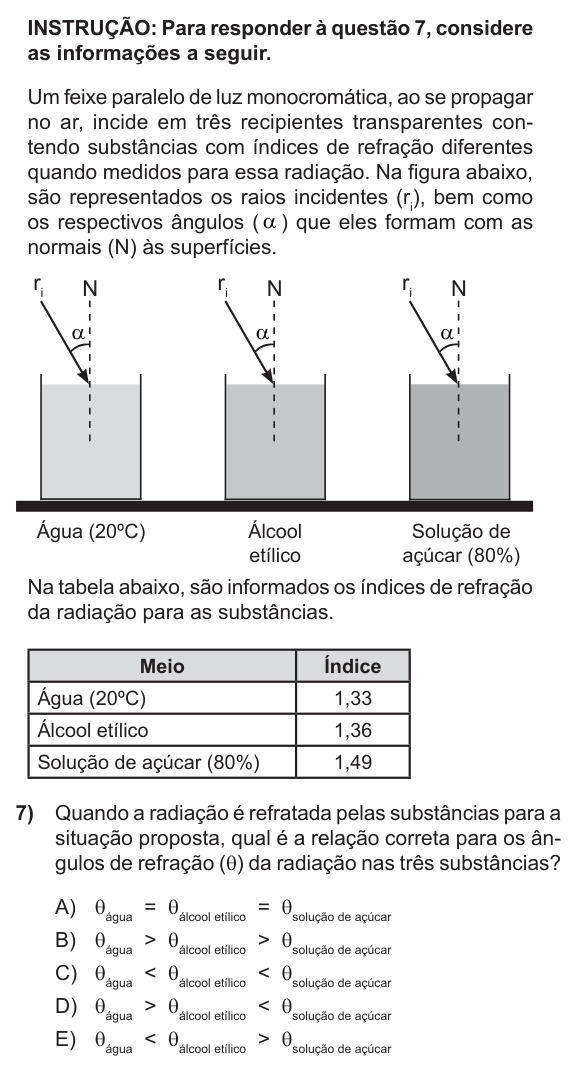

INSTRUÇÃO: Para responder à questão 7, considere as informações a seguir.

Um feixe paralelo de luz monocromática, ao se propagar no ar, incide em três recipientes transparentes contendo substâncias com índices de refração diferentes quando medidos para essa radiação. Na figura abaixo, são representados os raios incidentes ($r_i$), bem como os respectivos ângulos ($\alpha$) que eles formam com as normais (N) às superfícies.

[Figura: três recipientes lado a lado, com Água (20ºC), Álcool etílico e Solução de açúcar (80%). Em cada um, um raio $r_i$ chega à superfície do líquido formando o mesmo ângulo α com a normal N, tracejada.]

Na tabela abaixo, são informados os índices de refração da radiação para as substâncias.

Quando a radiação é refratada pelas substâncias para a situação proposta, qual é a relação correta para os ângulos de refração ($\theta$) da radiação nas três substâncias?

(A) $\theta_{\text{água}} = \theta_{\text{álcool etílico}} = \theta_{\text{solução de açúcar}}$

(B) $\theta_{\text{água}} > \theta_{\text{álcool etílico}} > \theta_{\text{solução de açúcar}}$

(C) $\theta_{\text{água}} < \theta_{\text{álcool etílico}} < \theta_{\text{solução de açúcar}}$

(D) $\theta_{\text{água}} > \theta_{\text{álcool etílico}} < \theta_{\text{solução de açúcar}}$

(E) $\theta_{\text{água}} < \theta_{\text{álcool etílico}} > \theta_{\text{solução de açúcar}}$

(Enunciado e figura: Concurso Vestibular PUC-RS 2016 (Verão) — PUCRS.)
