PUC-Rio 2022 (Grupos 1 e 3) — questão 9 de Física
Enunciado em texto

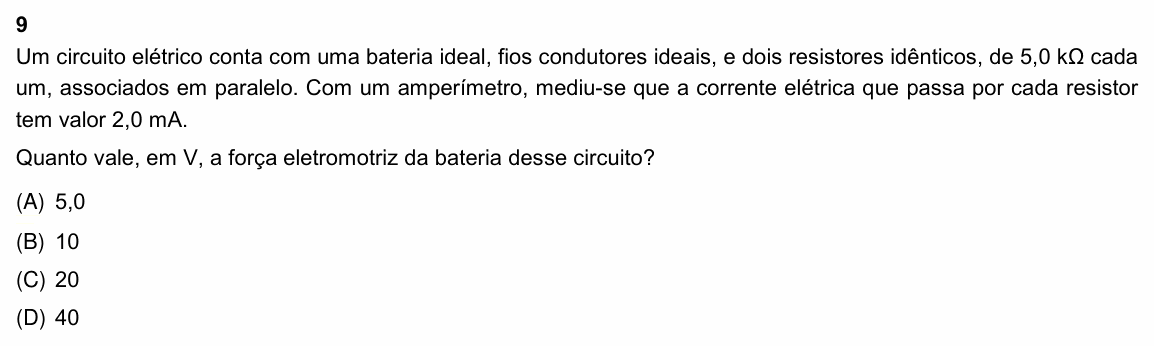

Um circuito elétrico conta com uma bateria ideal, fios condutores ideais, e dois resistores idênticos, de 5,0 kΩ cada um, associados em paralelo. Com um amperímetro, mediu-se que a corrente elétrica que passa por cada resistor tem valor 2,0 mA.
Quanto vale, em V, a força eletromotriz da bateria desse circuito?
(A) 5,0
(B) 10
(C) 20
(D) 40
(Enunciado: Vestibular PUC-Rio 2022, Grupos 1 e 3 — PUC-Rio.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Rio de Janeiro (PUC-Rio).
Resolução comentada
O que a questão pede: a fem da bateria.
Passo 1 — tensão em paralelo. Em paralelo, cada resistor fica com a mesma tensão, que é a da bateria (ideal, fios ideais). Basta a lei de Ohm em um deles:
Conferindo: a resistência equivalente é 2,5 kΩ e a corrente total é 4,0 mA; 2,5 kΩ × 4,0 mA = 10 V.
⚠️ A armadilha: multiplicar a corrente total (4,0 mA) pela resistência de um resistor: 5,0 kΩ × 4,0 mA = 20 V, a alternativa C.
A ideia em uma frase: em paralelo, todos os ramos têm a tensão da fonte.
Resposta: alternativa B (10 V).
