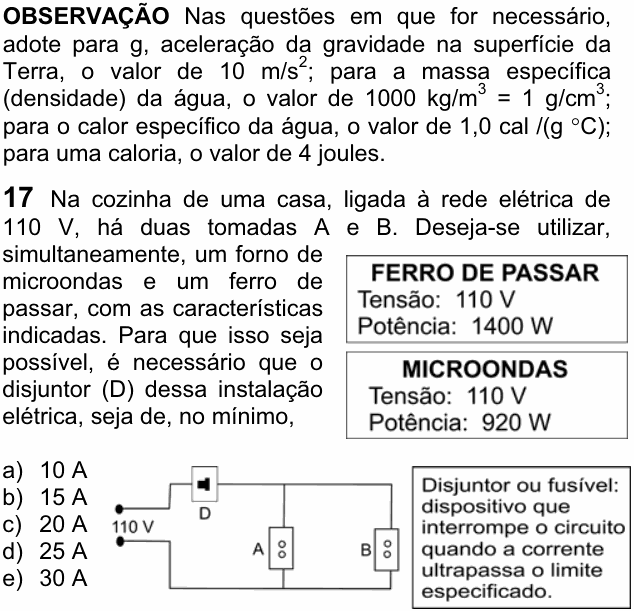

FUVEST 2007 — questão 17 de Física

Enunciado em texto

Observação: Nas questões em que for necessário, adote para g, aceleração da gravidade na superfície da Terra, o valor de $10\ \text{m/s}^2$; para a massa específica (densidade) da água, o valor de $1000\ \text{kg/m}^3 = 1\ \text{g/cm}^3$; para o calor específico da água, o valor de $1{,}0\ \text{cal/(g °C)}$; para uma caloria, o valor de 4 joules.

Na cozinha de uma casa, ligada à rede elétrica de 110 V, há duas tomadas A e B. Deseja-se utilizar, simultaneamente, um forno de microondas e um ferro de passar, com as características indicadas. Para que isso seja possível, é necessário que o disjuntor (D) dessa instalação elétrica, seja de, no mínimo,

FERRO DE PASSAR — Tensão: 110 V; Potência: 1400 W

MICROONDAS — Tensão: 110 V; Potência: 920 W

[Figura: circuito ligado aos 110 V; o disjuntor D fica no fio de entrada, antes da divisão; depois dele, as tomadas A e B estão ligadas em paralelo.]

a) 10 A

b) 15 A

c) 20 A

d) 25 A

e) 30 A

Disjuntor ou fusível: dispositivo que interrompe o circuito quando a corrente ultrapassa o limite especificado.

(Enunciado e figura: Vestibular FUVEST 2007, 1ª fase, prova V — Fuvest/USP.)
