FAMECA 2025 — questão 44 de Física
Enunciado em texto

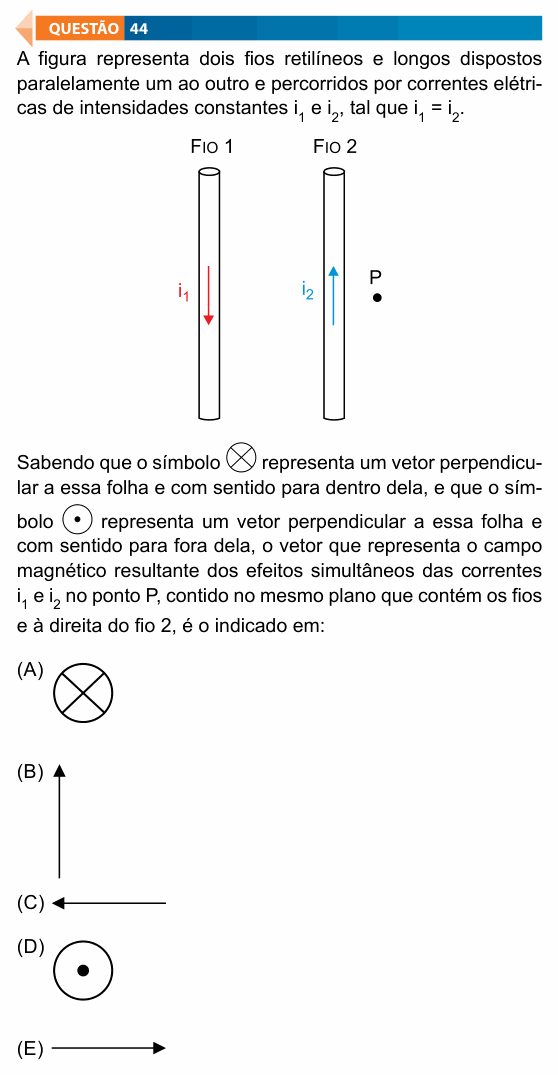

A figura representa dois fios retilíneos e longos dispostos paralelamente um ao outro e percorridos por correntes elétricas de intensidades constantes e , tal que .
[Figura: dois fios verticais, Fio 1 à esquerda e Fio 2 à direita. No Fio 1, a corrente aponta para baixo; no Fio 2, a corrente aponta para cima. O ponto P está à direita do Fio 2, no plano dos fios, mais perto do Fio 2 do que do Fio 1.]
Sabendo que o símbolo ⊗ representa um vetor perpendicular a essa folha e com sentido para dentro dela, e que o símbolo ⊙ representa um vetor perpendicular a essa folha e com sentido para fora dela, o vetor que representa o campo magnético resultante dos efeitos simultâneos das correntes e no ponto P, contido no mesmo plano que contém os fios e à direita do fio 2, é o indicado em:
(A) ⊗ (vetor perpendicular à folha, para dentro)
(B) [seta vertical para cima]
(C) [seta horizontal para a esquerda]
(D) ⊙ (vetor perpendicular à folha, para fora)
(E) [seta horizontal para a direita]
(Enunciado e figura: Vestibular FAMECA 2025, Conhecimentos Gerais — FAMECA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Medicina de Catanduva (FAMECA/UNIFIPA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: a direção e o sentido do campo magnético total em P, criado pelos dois fios.
Passo 1 — a direção. O campo de um fio longo é circular em volta dele; num ponto do plano que contém o fio, ele é perpendicular à folha. Então os dois campos em P são ⊗ ou ⊙, e as setas no plano (B, C e E) estão fora.
Passo 2 — o campo do fio 2. Regra da mão direita: polegar no sentido de i₂ (para cima), os dedos se curvam em volta do fio; à direita do fio eles entram na folha. Em P, o campo do fio 2 é ⊗ (para dentro).
Passo 3 — o campo do fio 1. Com i₁ para baixo, o polegar aponta para baixo, e à direita do fio os dedos saem da folha. Em P, o campo do fio 1 é ⊙ (para fora).
Passo 4 — quem vence. Os dois campos têm sentidos opostos, e as correntes são iguais. A intensidade do campo de um fio é
e cai com a distância. P está mais perto do fio 2, então B₂ > B₁, e o campo resultante tem o sentido do campo do fio 2: para dentro da folha (⊗).
⚠️ A armadilha: achar que, com correntes iguais e opostas, os campos se anulam em P. Eles só teriam a mesma intensidade num ponto equidistante dos dois fios (no meio, entre eles); em P, à direita do fio 2, o fio mais próximo domina.
A ideia em uma frase: cada fio cria em P um campo perpendicular à folha; com sentidos opostos, prevalece o do fio mais próximo.
Resposta: alternativa A (⊗, perpendicular à folha e para dentro).
