FAMECA 2017 — questão 40 de Física
Enunciado em texto

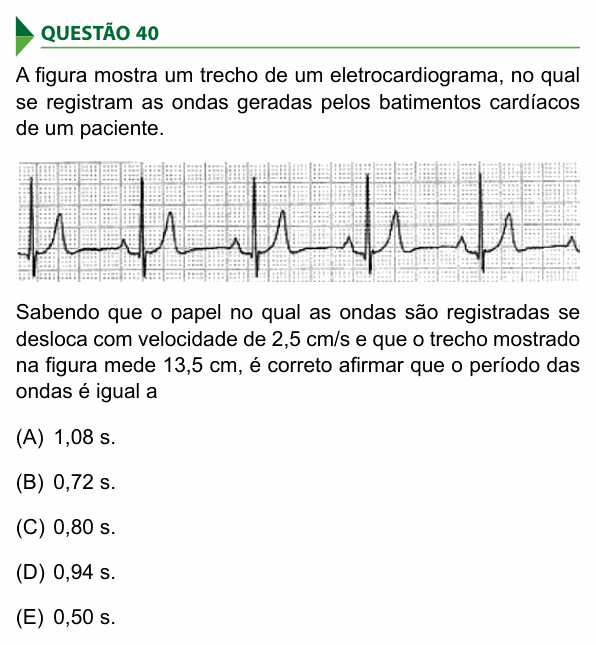

A figura mostra um trecho de um eletrocardiograma, no qual se registram as ondas geradas pelos batimentos cardíacos de um paciente.
[Figura: tira de papel quadriculado com o traçado de um eletrocardiograma; os picos altos (complexos QRS) se repetem a intervalos iguais, e o trecho mostrado contém exatamente 5 desses intervalos (cinco picos altos, igualmente espaçados, com o padrão se repetindo de uma ponta à outra da tira).]
Sabendo que o papel no qual as ondas são registradas se desloca com velocidade de 2,5 cm/s e que o trecho mostrado na figura mede 13,5 cm, é correto afirmar que o período das ondas é igual a
(A) 1,08 s.
(B) 0,72 s.
(C) 0,80 s.
(D) 0,94 s.
(E) 0,50 s.
(Enunciado e figura: Vestibular FAMECA 2017, Conhecimentos Gerais — FAMECA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Medicina de Catanduva (FAMECA/UNIFIPA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o tempo entre dois batimentos.
Passo 1 — quanto tempo o trecho representa. O papel anda 2,5 cm por segundo; 13,5 cm de papel passam em:
Passo 2 — quantos períodos cabem no trecho. Contando os picos altos, igualmente espaçados, o padrão se repete 5 vezes ao longo da tira (do primeiro pico até onde estaria o sexto, que cai logo depois da ponta direita). Então:
Conferindo: cada período ocupa 13,5/5 = 2,7 cm de papel, e 2,7 cm a 2,5 cm/s dá 1,08 s. A frequência é cerca de 56 batimentos por minuto, um valor normal para um adulto em repouso.
⚠️ A armadilha: contar os picos em vez dos intervalos. Há 5 picos altos e só 4 intervalos entre eles; mas, somando as sobras das duas pontas, a tira tem o comprimento de 5 períodos. Quem divide 5,4 s por 4 ou por 6 acha 1,35 s ou 0,90 s, que não estão nas alternativas.
A ideia em uma frase: no eletrocardiograma, distância no papel ÷ velocidade do papel = tempo; o período é o tempo entre dois picos iguais.
Resposta: alternativa A (1,08 s).
