FACISB 2016 — questão 66 de Física

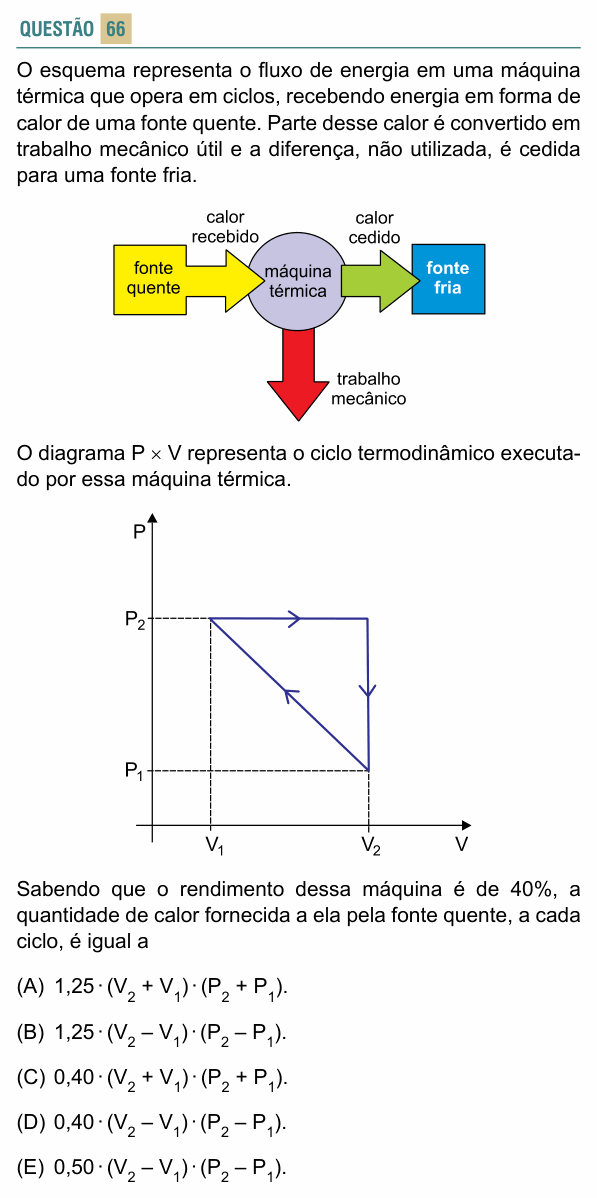

Enunciado em texto

O esquema representa o fluxo de energia em uma máquina térmica que opera em ciclos, recebendo energia em forma de calor de uma fonte quente. Parte desse calor é convertido em trabalho mecânico útil e a diferença, não utilizada, é cedida para uma fonte fria.

[Esquema: “fonte quente” → seta “calor recebido” → “máquina térmica” → seta “calor cedido” → “fonte fria”; da máquina sai para baixo uma seta “trabalho mecânico”.]

O diagrama P × V representa o ciclo termodinâmico executado por essa máquina térmica.

[Gráfico: P × V. Ciclo triangular percorrido no sentido horário: de $(V_1, P_2)$ para $(V_2, P_2)$ em pressão constante; de $(V_2, P_2)$ para $(V_2, P_1)$ em volume constante; de $(V_2, P_1)$ de volta a $(V_1, P_2)$ por um segmento de reta inclinado.]

Sabendo que o rendimento dessa máquina é de 40%, a quantidade de calor fornecida a ela pela fonte quente, a cada ciclo, é igual a

(A) $1{,}25 \cdot (V_2 + V_1) \cdot (P_2 + P_1)$.

(B) $1{,}25 \cdot (V_2 - V_1) \cdot (P_2 - P_1)$.

(C) $0{,}40 \cdot (V_2 + V_1) \cdot (P_2 + P_1)$.

(D) $0{,}40 \cdot (V_2 - V_1) \cdot (P_2 - P_1)$.

(E) $0{,}50 \cdot (V_2 - V_1) \cdot (P_2 - P_1)$.

(Enunciado e figura: Vestibular FACISB 2016 — FACISB/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Ciências da Saúde de Barretos Dr. Paulo Prata (FACISB) e à Fundação VUNESP.
