EEAR 2020 (CFS 2) — questão 80 de Física
Enunciado em texto

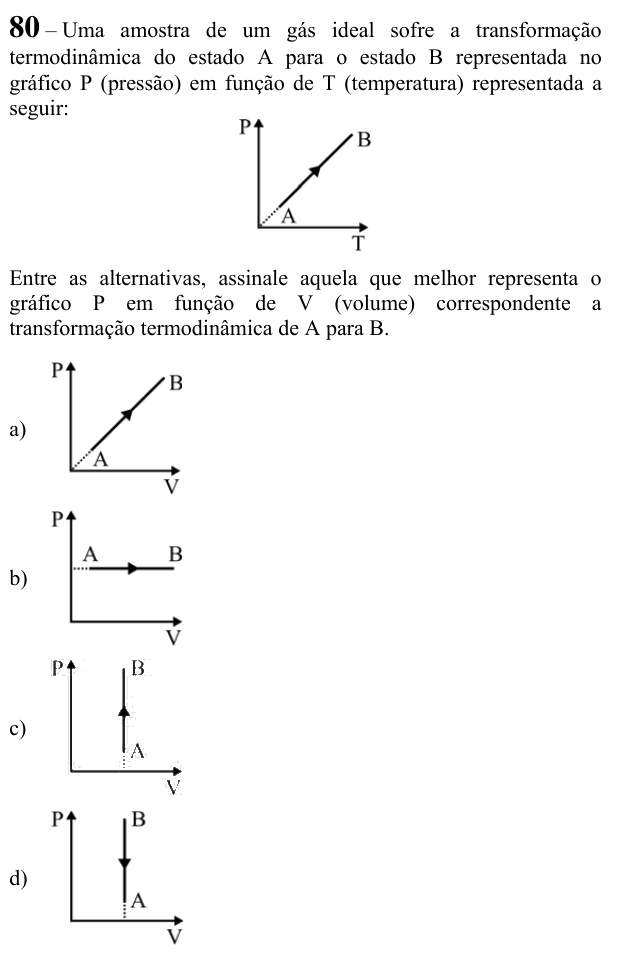

Uma amostra de um gás ideal sofre a transformação termodinâmica do estado A para o estado B representada no gráfico P (pressão) em função de T (temperatura) representada a seguir:
[Gráfico P × T: um segmento de reta de A até B, com seta apontando de A para B (pressão e temperatura aumentando); o prolongamento tracejado do segmento passa pela origem.]
Entre as alternativas, assinale aquela que melhor representa o gráfico P em função de V (volume) correspondente a transformação termodinâmica de A para B.
a) [Gráfico P × V: segmento de reta inclinado de A até B, com seta de A para B, cujo prolongamento tracejado passa pela origem.]
b) [Gráfico P × V: segmento horizontal de A até B, com seta para a direita (volume aumentando, pressão constante).]
c) [Gráfico P × V: segmento vertical, com A embaixo e B em cima e seta para cima (volume constante, pressão aumentando).]
d) [Gráfico P × V: segmento vertical, com B em cima e A embaixo e seta para baixo, de B para A.]
(Enunciado e figura: Exame de Admissão ao CFS 2/2020 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: o mesmo processo de A para B, agora desenhado no gráfico P × V.
Passo 1 — ler o gráfico P × T. É uma reta que passa pela origem: P é proporcional a T. Pela equação dos gases,
e P/T constante significa V constante: a transformação é isocórica (isovolumétrica).
Passo 2 — o sentido. De A para B a pressão aumenta (e a temperatura também).
Passo 3 — no gráfico P × V: volume fixo é uma reta vertical, e pressão subindo é seta para cima, de A (embaixo) para B (em cima). É o gráfico C.
Por que não as outras: (A) só copia o desenho do gráfico P × T; ali P cresceria junto com V. (B) é pressão constante (isobárica). (D) tem volume constante, mas a seta vai de B para A, com a pressão diminuindo.
⚠️ A armadilha: a alternativa A, que repete o desenho sem trocar o eixo. Antes de olhar a forma, pergunte qual grandeza ficou constante.
A ideia em uma frase: P × T em reta pela origem é volume constante, e volume constante no P × V é reta vertical.
Resposta: alternativa C.
