UNIFESP 2023 — questão 15 de Física

DiscursivaEletrodinâmica — circuito com chave, gráfico i × t (carga, potência e resistências)Conhecimentos Específicos (discursiva) · 2º dia
Enunciado — imagem da prova

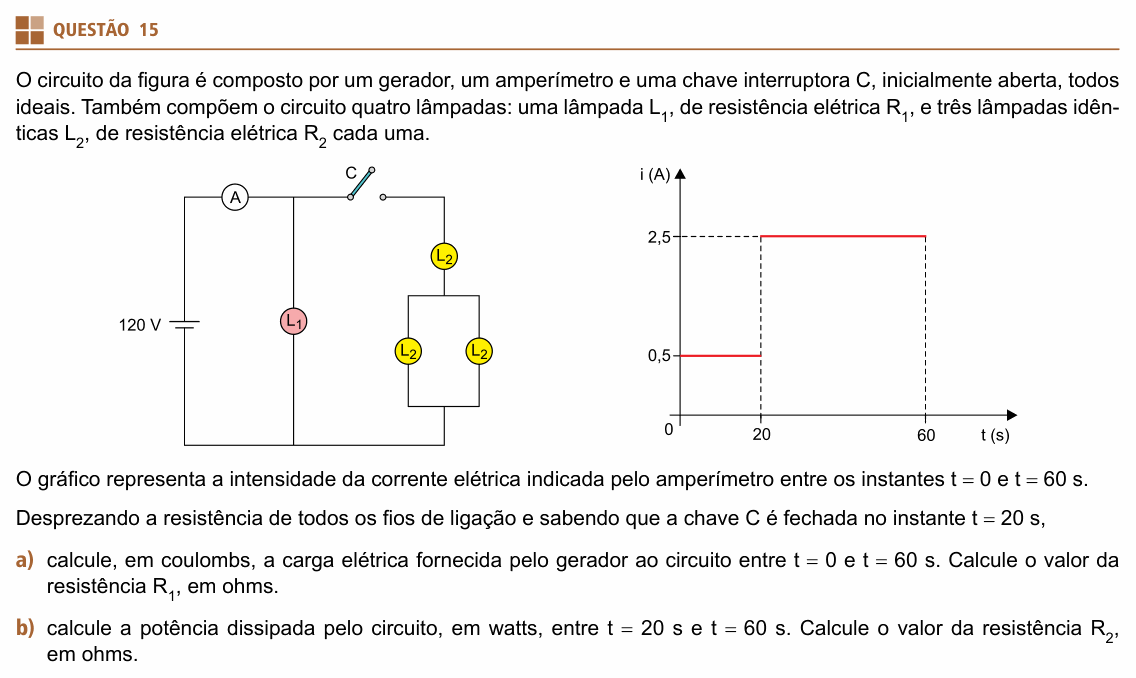

Enunciado da questão 15 de Física do UNIFESP 2023

Enunciado em texto

O circuito da figura é composto por um gerador, um amperímetro e uma chave interruptora C, inicialmente aberta, todos ideais. Também compõem o circuito quatro lâmpadas: uma lâmpada L1L_1, de resistência elétrica R1R_1, e três lâmpadas idênticas L2L_2, de resistência elétrica R2R_2 cada uma.

(Figura: à esquerda, um gerador de 120 V. No fio de cima fica o amperímetro A, logo depois do gerador. Em seguida, a lâmpada L1L_1 está ligada entre o fio de cima e o fio de baixo, em paralelo com o gerador. Depois do ponto de ligação de L1L_1, no fio de cima, vem a chave C (aberta) e, depois dela, um ramo à direita com uma lâmpada L2L_2 em série com um par de lâmpadas L2L_2 ligadas em paralelo entre si; esse ramo volta pelo fio de baixo ao gerador. Assim, com C fechada, o ramo das três L2L_2 fica em paralelo com L1L_1, e o amperímetro mede a corrente total do gerador.)

(Gráfico: corrente i, em A, indicada pelo amperímetro, em função do tempo t, em s. De t = 0 a t = 20 s, i = 0,5 A; de t = 20 s a t = 60 s, i = 2,5 A.)

O gráfico representa a intensidade da corrente elétrica indicada pelo amperímetro entre os instantes t=0t = 0 e t=60t = 60 s.

Desprezando a resistência de todos os fios de ligação e sabendo que a chave C é fechada no instante t=20t = 20 s,

a) calcule, em coulombs, a carga elétrica fornecida pelo gerador ao circuito entre t=0t = 0 e t=60t = 60 s. Calcule o valor da resistência R1R_1, em ohms.

b) calcule a potência dissipada pelo circuito, em watts, entre t=20t = 20 s e t=60t = 60 s. Calcule o valor da resistência R2R_2, em ohms.

(Enunciado e figura: Vestibular Unifesp 2023, Conhecimentos Específicos — Unifesp/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal de São Paulo (Unifesp) e à Fundação VUNESP.

Resolução comentada

O que a questão pede: em (a), a carga total que passou pelo gerador e a resistência de L1L_1; em (b), a potência com a chave fechada e a resistência de cada L2L_2.

Item (a) — a carga: corrente é carga por tempo, i=Q/Δti = Q/\Delta t. Quando a corrente muda em degraus, a carga é a área sob o gráfico i × t, somando os dois retângulos:

Q=0,5×20+2,5×40Q = 0{,}5 \times 20 + 2{,}5 \times 40

Q=10+100=110 CQ = 10 + 100 = 110\ \text{C}

Item (a) — a resistência R1R_1: antes de t = 20 s, a chave está aberta e só L1L_1 está ligada, diretamente nos 120 V do gerador. O amperímetro marca 0,5 A, que é a corrente em L1L_1. Pela lei de Ohm:

R1=Ui=1200,5=240 ΩR_1 = \frac{U}{i} = \frac{120}{0{,}5} = 240\ \Omega

Item (b) — a potência: de 20 s a 60 s, o gerador fornece 2,5 A sob 120 V. A potência total dissipada é:

P=U i=120×2,5=300 WP = U\,i = 120 \times 2{,}5 = 300\ \text{W}

Item (b) — a resistência R2R_2: com a chave fechada, L1L_1 continua ligada nos mesmos 120 V e continua com 0,5 A. O que sobra da corrente total passa pelo ramo das três L2L_2:

iL2=2,5−0,5=2,0 Ai_{L_2} = 2{,}5 - 0{,}5 = 2{,}0\ \text{A}

Nesse ramo, uma L2L_2 está em série com duas L2L_2 em paralelo (que equivalem a R2/2R_2/2):

Rramo=R2+R22=3 R22R_{\text{ramo}} = R_2 + \frac{R_2}{2} = \frac{3\,R_2}{2}

O ramo também está sob 120 V:

120=3 R22×2,0120 = \frac{3\,R_2}{2} \times 2{,}0

120=3 R2  ⇒  R2=40 Ω120 = 3\,R_2 \;\Rightarrow\; R_2 = 40\ \Omega

Conferindo: 240 Ω em paralelo com 60 Ω dá 240×60/300=48 Ω240 \times 60/300 = 48\ \Omega, e 120/48 = 2,5 A, exatamente o que o amperímetro marca.

⚠️ A armadilha: achar que, com a chave fechada, os 2,5 A passam todos pelo ramo das L2L_2. Aí o ramo teria 120/2,5 = 48 Ω e R2R_2 sairia 32 Ω. Mas L1L_1 não se apaga quando a chave fecha: ela continua levando 0,5 A, e o ramo novo leva só 2,0 A.

A ideia em uma frase: a área do gráfico i × t é a carga; e ramos em paralelo com o gerador ideal não se atrapalham: cada um tem os 120 V e a corrente total é a soma.

Resposta: (a) Q = 110 C e R1=240 ΩR_1 = 240\ \Omega; (b) P = 300 W e R2=40 ΩR_2 = 40\ \Omega.
