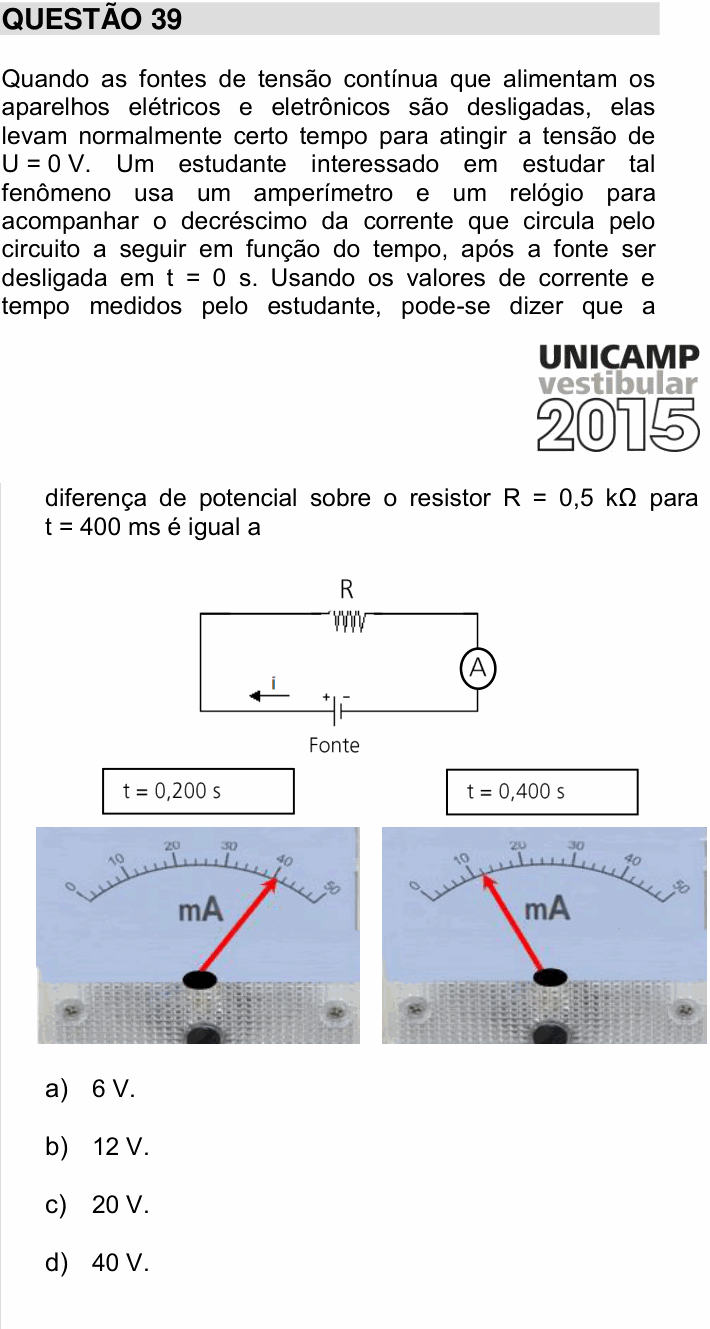

UNICAMP 2015 — questão 39 de Física

Enunciado em texto

Quando as fontes de tensão contínua que alimentam os aparelhos elétricos e eletrônicos são desligadas, elas levam normalmente certo tempo para atingir a tensão de U = 0 V. Um estudante interessado em estudar tal fenômeno usa um amperímetro e um relógio para acompanhar o decréscimo da corrente que circula pelo circuito a seguir em função do tempo, após a fonte ser desligada em t = 0 s. Usando os valores de corrente e tempo medidos pelo estudante, pode-se dizer que a diferença de potencial sobre o resistor R = 0,5 kΩ para t = 400 ms é igual a

[Circuito: um único laço com o resistor R no ramo de cima, o amperímetro A no lado direito e a “Fonte” (com o polo + à esquerda e o polo − à direita) no ramo de baixo; uma seta i, no ramo de baixo, indica a corrente saindo do polo + para a esquerda.]

[Figura: duas fotos do mostrador do amperímetro, com escala em mA de 0 a 50, números de 10 em 10 e divisões menores de 2 mA. Na foto marcada “t = 0,200 s”, o ponteiro está sobre o 40. Na foto marcada “t = 0,400 s”, o ponteiro está na primeira divisão depois do 10, isto é, em 12 mA.]

a) 6 V.

b) 12 V.

c) 20 V.

d) 40 V.

(Enunciado e figura: Vestibular Unicamp 2015, 1ª fase — Comvest/Unicamp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à UNICAMP.
