UFSC 2026 — questão 24 de Física

Enunciado em texto

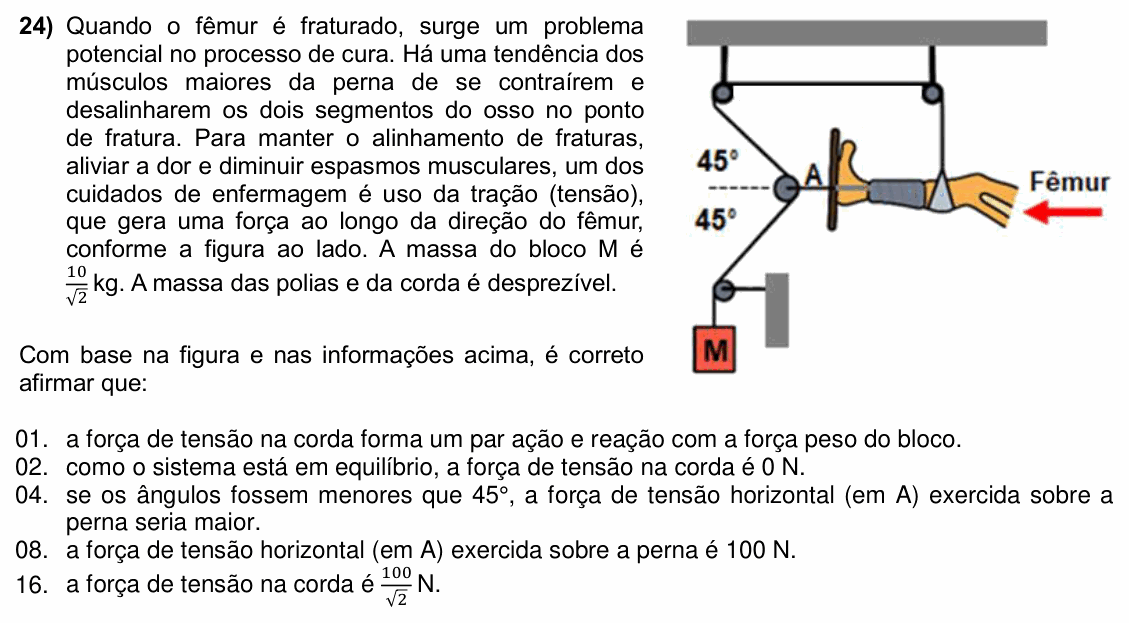

Quando o fêmur é fraturado, surge um problema potencial no processo de cura. Há uma tendência dos músculos maiores da perna de se contraírem e desalinharem os dois segmentos do osso no ponto de fratura. Para manter o alinhamento de fraturas, aliviar a dor e diminuir espasmos musculares, um dos cuidados de enfermagem é uso da tração (tensão), que gera uma força ao longo da direção do fêmur, conforme a figura ao lado. A massa do bloco M é $\frac{10}{\sqrt{2}}$ kg. A massa das polias e da corda é desprezível.

[Figura: duas polias presas ao teto; a corda desce da polia da esquerda até uma polia A presa ao pé do paciente (deitado, perna na horizontal, com a seta “Fêmur” apontando para a esquerda, no sentido da tração), chegando a A a 45° acima da horizontal; de A, a corda desce a 45° abaixo da horizontal até uma polia fixa num suporte, e dela pende o bloco M.]

Com base na figura e nas informações acima, é correto afirmar que:

(01) a força de tensão na corda forma um par ação e reação com a força peso do bloco.

(02) como o sistema está em equilíbrio, a força de tensão na corda é 0 N.

(04) se os ângulos fossem menores que $45^{\circ}$, a força de tensão horizontal (em A) exercida sobre a perna seria maior.

(08) a força de tensão horizontal (em A) exercida sobre a perna é 100 N.

(16) a força de tensão na corda é $\frac{100}{\sqrt{2}}$ N.

(Enunciado e figura: Vestibular UFSC 2026 — UFSC/COPERVE.)
