UERJ 2022 (Exame Único) — questão 38 de Física
Enunciado em texto

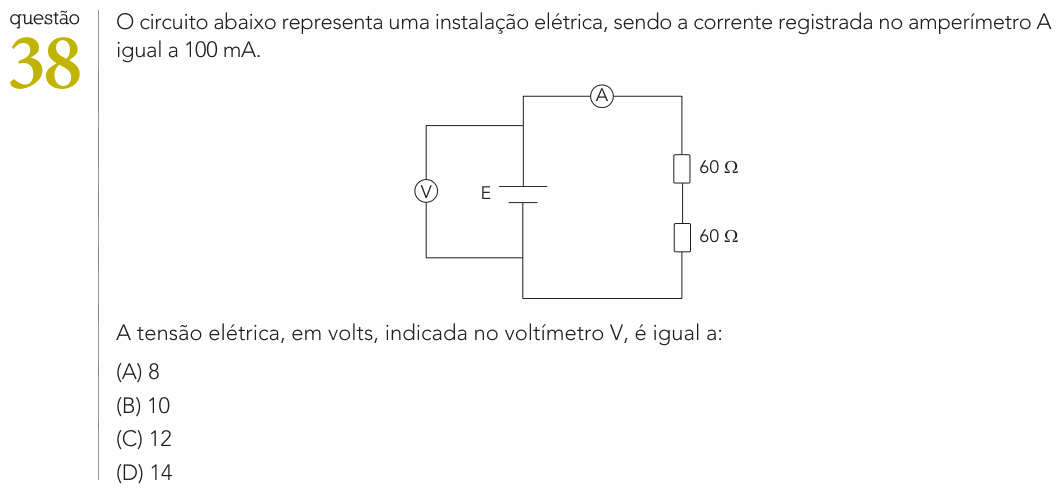

O circuito abaixo representa uma instalação elétrica, sendo a corrente registrada no amperímetro A igual a 100 mA.
[Circuito: uma bateria E, no ramo vertical do meio. Do terminal de cima, um fio segue para a direita passando pelo amperímetro A e desce por dois resistores de 60 Ω em série; o fio de baixo volta ao terminal de baixo da bateria. À esquerda, o voltímetro V está ligado entre o fio de cima e o fio de baixo da bateria, em paralelo com ela.]
A tensão elétrica, em volts, indicada no voltímetro V, é igual a:
(A) 8
(B) 10
(C) 12
(D) 14
(Enunciado e figura: Vestibular Estadual UERJ 2022, Exame Único — DSEA/UERJ.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado do Rio de Janeiro (UERJ).
Resolução comentada
O que a questão pede: quanto marca o voltímetro, que está ligado nos terminais da bateria.
Passo 1 — a resistência do circuito. Os dois resistores de 60 Ω estão em série, no mesmo fio, atravessados pela mesma corrente:
Passo 2 — a tensão. O voltímetro está em paralelo com a bateria, e a bateria está ligada diretamente às pontas da associação de resistores (amperímetro ideal não tem queda de tensão). Então a leitura é a tensão total nos dois resistores. Com i = 100 mA = 0,1 A:
⚠️ A armadilha: usar só um resistor, U = 60 × 0,1 = 6 V, que não está nas alternativas. O voltímetro mede a tensão da bateria, que alimenta os dois resistores. Outro tropeço é não converter mA: 120 × 100 = 12 000 V, absurdo para uma instalação dessas.
A ideia em uma frase: em série, as resistências se somam e a mesma corrente passa por todas; a tensão total é R·i.
Resposta: alternativa C (12 V).
